关于绘图

绘图相当于一张图纸。一个模型可以包含多个绘图。您可以使用绘图来：

• 输入和注释 2D 几何形体。
• 创建 3D 模型的视图并直接注释模型。

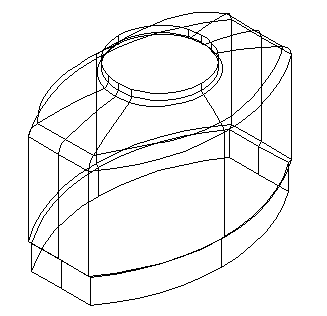

例如，您可以按照两种方式创建以下示例模型的绘图：

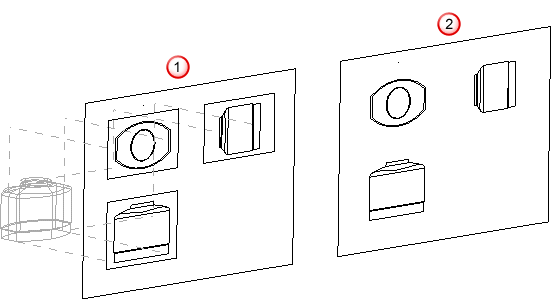

• 在 PowerShape 中创建 3D 模型，然后在模型不同投影的绘图上创建视图 。
提示： 这种类型的绘图位于模型的内部，显示在模型窗口和绘图窗口中。使用“视图”选项卡 2D >“窗口”面板 >“安排和切换”在窗口之间切换。
• 直接在绘图上创建 2D 几何形体对象 。
提示： 在这种类型的绘图中创建的对象仅存在于绘图中，而不在模型中。
