“关系类型”决定着装配中两个部件上附件之间的关系。
有三个选项：
- 重合
- 角度/平行
- 垂直

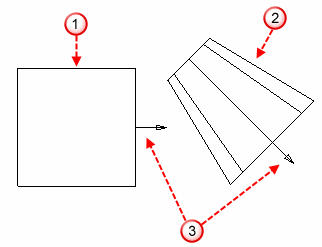

在下面的 2D 示例中：
为主部件
为次部件
表示选定平面附件
使用主部件的附件放置次部件。

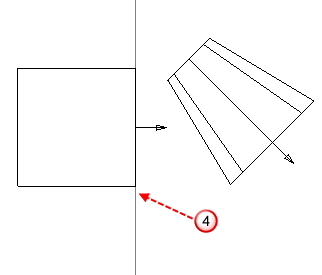

在该示例中，主部件有一个平面附件。附件的平面用于放置次部件。代表平面的直线由
表示：
重合 - 次部件处在其附件与主部件的附件重合的位置。
在该示例中，次部件处在其平面附件与主部件位于同一平面的位置。
可以将次部件放置在其附件远离主部件的附件一定距离的位置。输入“距离”或使用角度/距离缩放器定义一个距离。

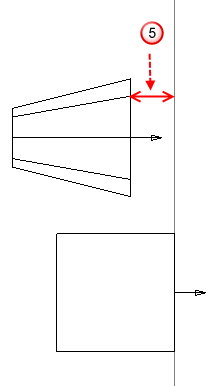

在该示例中，次部件处在其平面附件远离主部件的平面附件一定距离的位置。距离由
表示：
角度/平行 - 次部件处在其附件与主部件附件成一定角度的位置。如果角度为 0，次部件处在其附件平行于主部件附件的位置。输入一个角度，或者使用角度/距离缩放器定义一个角度。

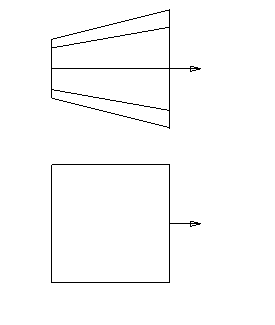

在该示例中，次部件处在其平面附件与主部件的平面附件平行的位置。两个平行平面的位置由
表示。
可为以下类型的关系设置“角度/平行”关系类型：
- 平面到平面
- 平面到线
- 线到平面
- 线到线
在此阶段未定义平面之间的距离，必须由其它关系类型指定。

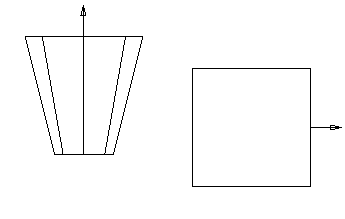

垂直 - 次部件处于其附件垂直于主部件附件的位置。
在该示例中，次部件处于其平面附件垂直于主部件平面附件的位置。
