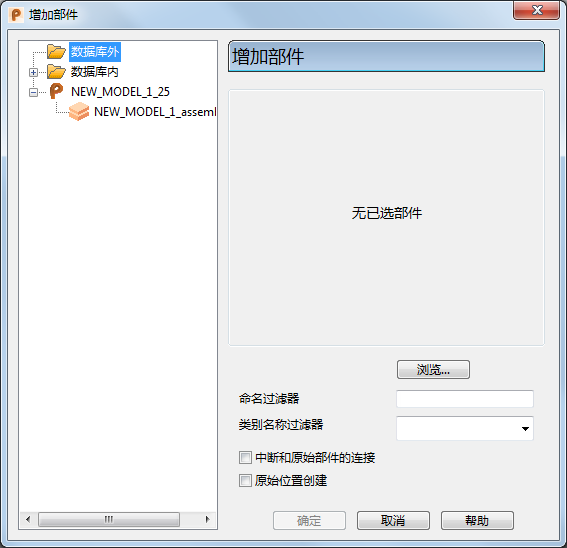

“增加部件”对话框

使用此对话框可以向装配增加选定部件。对话框左侧窗格中的树代表已打开的装配模型和当前的工作模型。

• 使用左侧窗格中的树从当前模型选择一个部件或装配。
• 浏览 - 使用此按钮找到要增加到模型中的部件。这些部件必须在非激活状态的未打开模型中。
• 名称过滤器 - 输入字符串过滤“数据库内”和“数据库外”文件夹中显示的模型列表。

  例如，要显示名称以 SHOE 开头的模型：

  1. 确保“数据库内”和“数据库外”已展开。
  2. 在“模型名称过滤器”中输入 SHOE*。
  3. 按 Enter 键。
• 类别名称过滤器 - 使用此下拉列表按照类别名称过滤部件定义。此下拉列表包含激活模型中找到的所有类别名称。

  选择类别名称后，树浏览器仅显示类别名称与选定过滤器匹配的定义。

• 中断和原始部件的连接 - 从部件库或其它模型增加部件时，使用此选项可以保持或断开与原始部件定义的连接。

  取消选择此选项以将部件定义增加到装配树中，并在装配中保存一份部件定义。在装配树中，“连接的”部件定义由 表示。

  选择此选项可以创建部件定义副本，并将其存储在装配中。在装配树中，本地部件定义由标准部件定义 图标表示，并可以按照与任何其它部件定义相同的方式使用该定义。如果部件定义在原始装配或在部件库中被修改，请使用“刷新输入的部件定义” 按钮，以更新当前装配中的部件定义。

  注： 当对话框显示时，此选项的初始状态由“装配”选项“一般”页面中的“创建部件定义的局部复制”控制。如果在“增加部件”对话框中更改此选项的状态，新状态仅适用于当前正在增加的部件。
• 原始位置创建 - 选择此选项可在几何形体注册的位置放置部件。此选项仅在使用“装配”选项卡 >“部件”面板 >“增加部件”增加部件时可用。
  提示： 此选项适用于在多模型装配中放置部件。选择此选项可以在与原始模型相同的位置插入新部件。
• 应用 - 将部件增加到装配中。部件被增加到装配中现有部件的边界框之外。如果部件是第一个增加到装配中的，则与其原始实体位于同一位置。

  如果要向装配中增加参数化部件，将显示“参数列表编辑”对话框。您可以使用此对话框编辑参数的值。对话框将停留在屏幕上，以便您可以增加更多部件。

• 确定 - 关闭对话框。
  注： 如果在使用“增加部件”对话框增加部件之后单击“撤消”，使用此对话框增加的所有部件都将被删除。
