角度剖视图对齐定位选项

两个角度剖视图对齐定位选项的使用方式类似，但产生的结果不同。

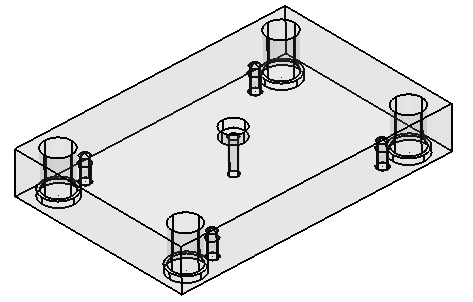

请参见下面的示例：

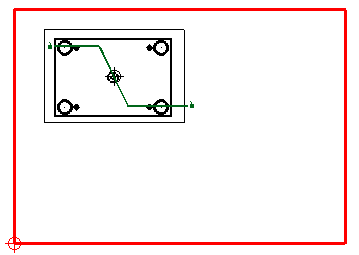

1. 创建复合曲线以定义阶梯截面：



2. 在保持“视图选项”对话框“截面”页面上的“角度截面和主轴对齐”选中的情况下，按照如下所示创建一个截面：



   阶梯截面将被投影，以生成一个尺寸与原始视图相同的截面。此投影不能用于精确测量。

3. 取消选择“角度截面和主轴对齐”，然后选择“视图选项”对话框“截面”页面上的“对齐角度阶梯截面”。

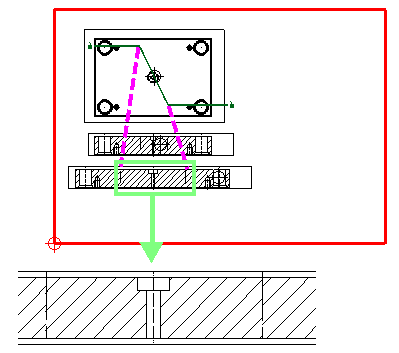

4. 在第一个截面的下面创建另一个截面：



   以上高亮显示的截面显示了阶梯截面的展平方式，以提供孔截面的真实表示。现在，可以精确测量展平的截面。

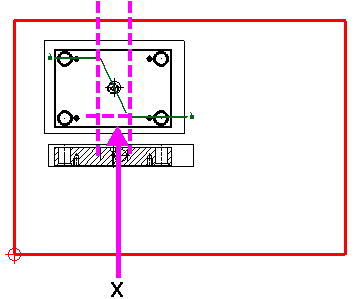

   如果阶梯截面在查看方向小于 1 毫米，则剖面线无效。在下面的示例中，如果 X 小于 1 毫米，则剖面线无效，并将显示一条错误消息。
