创建剖视图

创建剖视图的步骤：

1. 确保绘图中至少包含一个视图。

   如果没有打开绘图，请创建绘图或打开已有绘图。

   如果绘图中没有视图，请创建单个视图。

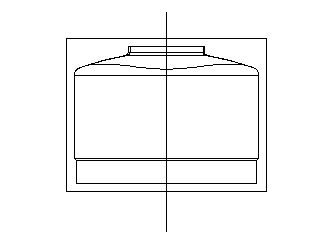

2. 使用以下方法之一来创建穿过您希望截面所在的视图的直线：
   • 使用“剖面线”工具栏自动创建剖面线。
   • 绘制一条穿过该视图的直线。有关更多详细信息，请参见创建直线。
   • 通过一系列正交直线创建复合曲线，以定义阶梯截面。有关更多详细信息，请参见通过跟踪创建复合曲线。



   注： 直线或复合曲线可以短于其所在的视图。这将为直线或复合曲线所在的视图部分创建剖视图。
3. 选择直线或复合曲线。
4. 单击“绘图”选项卡 >“视图”面板 >“截面”或“带背景的截面”。

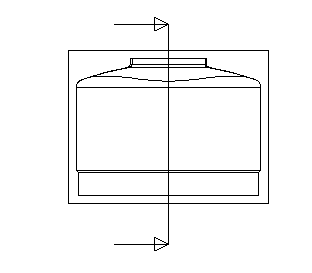

   将在直线上绘制箭头，以定义查看方向。



   新视图的轮廓线将随光标移动。

5. 要更改查看方向，请单击其中一个箭头。

   箭头将更改方向，以指示查看方向已更改。

6. 单击要放置视图的绘图。
   注： 您可以将剖视图放置在当前绘图中，也可使用“视图”选项卡 >“窗口”面板 >“安排和切换”来选择不同的绘图窗口。

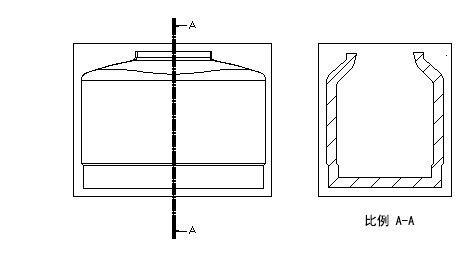

   剖视图绘制如下：

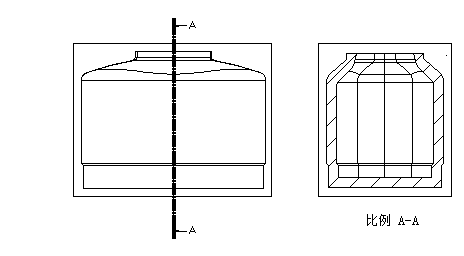

   如果您选择了“带背景的截面”选项，则还将绘制背景细节：



   注： 如果您从“视图”上下文菜单中选择了“隐藏”选项，或者“编辑视图”对话框上的“隐藏”，则背景细节将在剖视图中隐藏。有关更多详细信息，请参见编辑视图。
7. 要删除剖视图，或者包含剖视图的绘图，请右键单击相应对象并从上下文菜单中选择“删除”。

   系统将显示“查询”对话框，以警告您剖视图从属。单击“是”可以删除剖视图以及它所从属的视图或绘图。

您还可以通过相应地创建剖面线来创建角度和阶梯剖视图。例如：

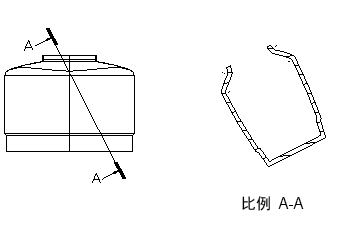

角度剖视图

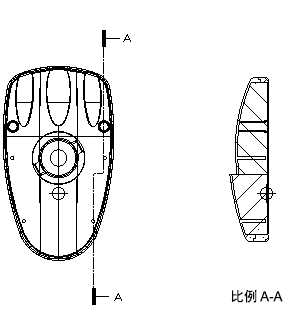

阶梯剖视图

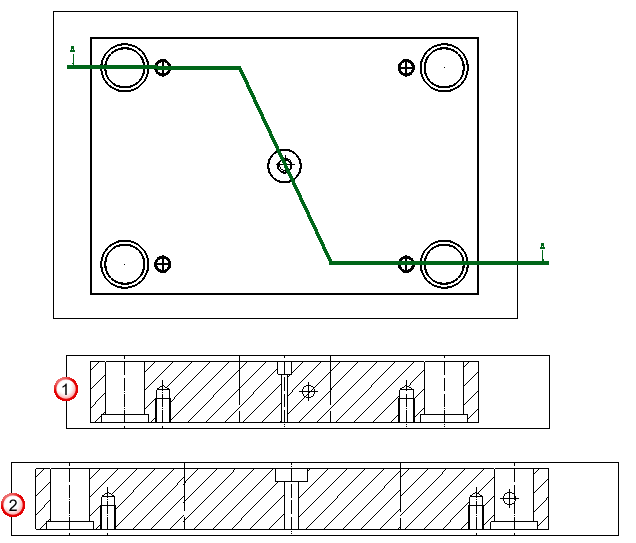

角度阶梯剖视图： 角度截面和主轴对齐 - 此功能将生成一个与原始截面尺寸相同的截面，因为该截面是在单个方向上查看的。使用此选项可以生成截面 。 对齐角度阶梯截面 - 此功能用于精确尺寸标注。此选项将旋转视图，以显示处于展平状态的阶梯截面，从而能够测量阶梯截面。使用此选项可以生成截面 。 有关更多详细信息，请参见角度剖视图对齐定位选项。
