使用“选项”对话框的“曲面”页面来控制模型中的曲面的默认设置：
- 单击“文件”>“选项”>“应用程序选项”>“对象”>“曲面”。
- 使用以下选项指定创建曲面的默认设置：
- 修剪 - 选择此选项可以修剪曲面。修剪的曲面可以提供真实形状。未修剪的曲面所需的计算机图形处理较少，从而可以缩短屏幕重新显示时间。但这些曲面会使模型看起来有些混乱。
- 显示曲面方向标记 - 选择此选项可以标记曲面的外面。取消选择此选项可以加快重新显示复杂模型的速度。
- 显示多曲面法线 - 选择此选项可在您选择多个曲面时显示曲面法线。
- 默认拔模角 - 输入要在您创建拔模面时使用的默认角度。
- 每块面片纵向详细信息线 - 当您选择曲面进行编辑时，将显示其它灰色详细信息线，以指示曲面形状。输入每对纵向曲线之间的详细信息线的数量。输入 0 将禁用详细信息线。
- 每块面片横向详细信息线 - 当您选择曲面进行编辑时，将显示其它灰色详细信息线，以指示曲面形状。输入每对截面曲线之间的详细信息线的数量。输入 0 将禁用详细信息线。
- 默认圆倒角半径 - 此选项可以设置在创建圆倒角曲面时默认情况下使用的圆倒角半径。
- 保留由圆倒角生成的参数曲线 - 选择此选项将在取消选择“圆倒角曲面”对话框上的“修剪”时保留参数曲线。
- 保留由剪裁生成的参数曲线 - 选择此选项将在由剪裁生成时保留参数曲线。如果取消选择了“剪裁选择”对话框上的“修剪两者”，则将不会生成参数曲线。
- 隐含曲面上的内部线 - 选择此选项将仅显示横向和纵向：
- 在曲面边缘；
- 在曲面闭合的方向；
- 沿曲面中的不连续处；
- 在单个已选曲面上。
取消选择此选项可以显示曲面上的所有横向和纵向。
此选项仅适用于线框查看。

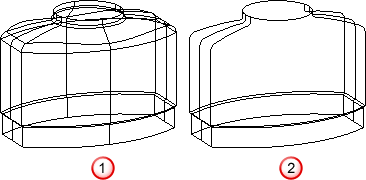

“隐含曲面上的内部线”选项处于取消选择状态。
“隐含曲面上的内部线”选项处于选择状态。
- 阴影时隐含曲面上的内部线 - 此选项将在阴影时隐含内部的纵向和横向线的绘图，以实现清晰有效的查看。
“阴影时隐含曲面上的内部线”选项处于取消选择状态。
“阴影时隐含曲面上的内部线”选项处于选择状态。
- 隐含实体曲面上的内部线 - 此选项允许您设置是否要在实体中的曲面上显示内部线。如果选择，则不显示内部线。
- 隐含部件曲面上的内部线 - 此选项允许您设置是否要在部件中的曲面上显示内部线。如果选择，则不显示内部线。
- 隐含大曲面详细信息 - 此选项允许您设置是否要在单个已选曲面上显示详细信息线。如果选择，则当在特定方向上存在 15 条以上的曲面曲线时，将不在该方向上显示详细信息线。
- 显示 NURBS 曲面上的连续内部横向 - 选择此选项可以显示 NURBS 曲面上的内部横向。
默认情况下，此选项处于取消选择状态，因此仅会显示位于不连续处和曲面边缘的曲面曲线。

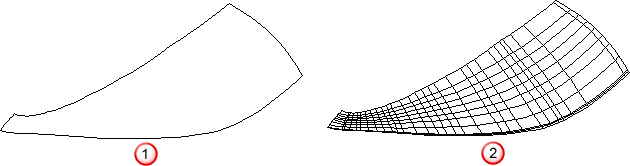

“显示 NURBS 曲面上的连续内部横向”选项处于取消选择状态。
“显示 NURBS 曲面上的连续内部横向”选项处于选择状态。
只有在曲线显示时您才能单击它们。如果未显示曲线，则请使用（“曲面工具”）“管理”选项卡 >“选择”面板选项来选择它们。
- 最小可见范围(像素) - 默认情况下，此公差设置为“自动”，但还提供了从 1 到 10 的一系列固定值。
在查找模具的型芯和型腔分离时，程序会从顶部和底部（沿 Z 轴）查看模型。在任一方向上可见的任何曲面都将被假定为模具的型芯或型腔的组成部分。
在计算分离时，曲面将被三角形覆盖，但小间隙无法彻底消除。因此，可以通过这些间隙看到（通过其它方式不可见的曲面的）极小区域。此选项允许您通知型芯/型腔分离算法忽略小于设置的尺寸的间隙（或其它孔）。
- 使用“标准体素”选项创建标准体素（如矩形块和圆柱）、挤出和旋转：
- 创建为 NURBS 曲面 - 选择此选项可将标准体素（如矩形块和圆柱）创建为 NURBS 曲面。
- 转换所有曲面为 Power Surface - 此选项将影响“开始”选项卡 >“实用程序”面板 >“转换”>“曲面”命令的行为。它可控制如何转换标准体素、摹仿变形或其它特殊曲面（NURBS 或 Power Surface 除外）。
选择此选项可将所有类型的曲面转换为 Power Surface。
取消选择此选项，可以根据曲面所基于的曲面类型，将其转换为 NURBS 或 Power Surface。
- 保留线框(挤出和旋转) - 选择此选项将自动在模型中保留线框。取消选择此选项将从模型中删除线框。您可以使用挤出或旋转对话框的“绘制”选项卡上的“复制绘制”选项，再次向模型中增加线框。通过双击对象，即可显示该对话框。
- 创建的挤出体垂直于平面底部 - 在使用平面底部创建挤出曲面/实体时，选择此选项将保留垂直于平面底部的挤出体。否则，挤出体将处于垂直于主平面的轴的正方向。
