选择不同参考条目的效果

下面的示例显示：

• 选择不同参考条目的效果 - 示例 1 和 2。
• 选择弯曲参考条目的效果 - 示例 3。

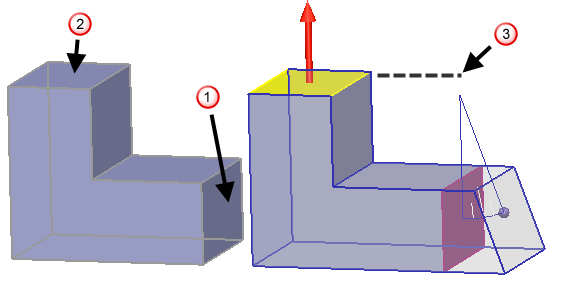

示例 1

1. 选择要拔模的面 。



2. 选择参考条目 。
3. 为“角度”输入 25。
4. 单击“应用”。

拔模面的枢轴点 将反映已选的参考条目。角度将在枢轴点处测量。

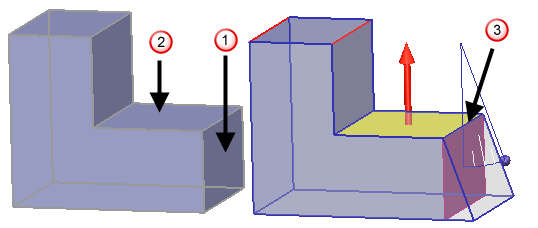

示例 2

1. 选择要拔模的面 。



2. 选择参考条目 。
3. 为“角度”输入 25。
4. 单击“应用”。

   拔模面的枢轴点 将反映已选的参考条目。角度将在枢轴点处测量。

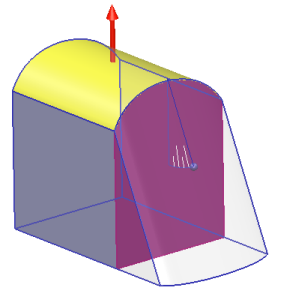

示例 3 - 选择弯曲参考条目

1. 选择要拔模的面 。



2. 选择参考条目 。
3. 为“角度”输入 25。



4. 单击“应用”。



   拔模面具有弯曲边缘，以反映参考条目上的曲率。
