电极清单设置 - 示例

此示例使用的电极模板包括一个名为“顶部查看”的“视图”选项。

1. 在“自动电极向导”的“一般选项”页面中，选择“生成设置清单”，然后单击 以显示“电极设置清单控制”对话框。
2. 选择“组合设置清单”，然后单击 以显示“电极清单设置”对话框。
3. 从“视图”列表中选择“顶部查看”。以下“尺寸”选项可用：
   • 板坯
   • 底座
   • 框
   • 放电区域

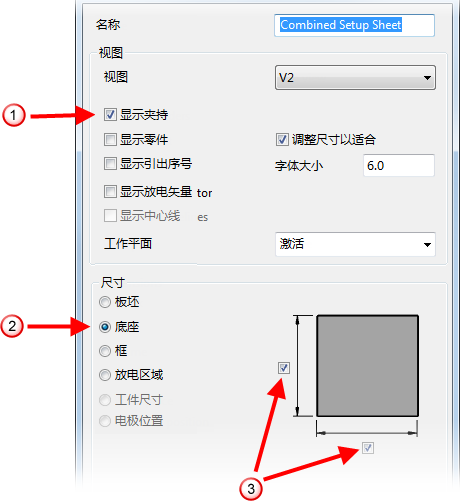

4. 选择要在“设置清单” 上显示的项目。



5. 选择一个“尺寸”选项 。
6. 选择要显示的尺寸 。
7. 单击“确定”以关闭“电极清单设置”对话框。
8. 单击“确定”以关闭“电极设置清单控制”对话框。

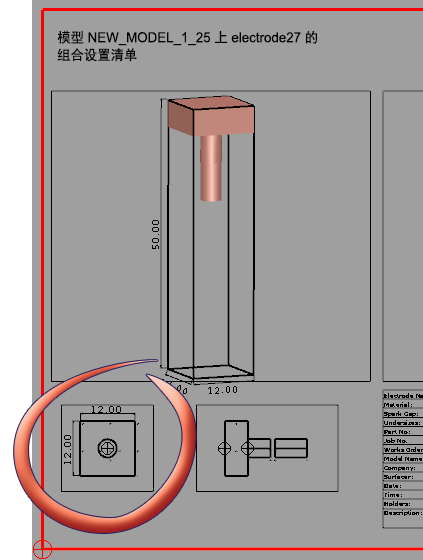

9. 单击“下一步”以继续进行“自动电极向导”的下一步，或者单击“完成”以完成该向导。您选择的尺寸将显示在“组合设置清单”上。
