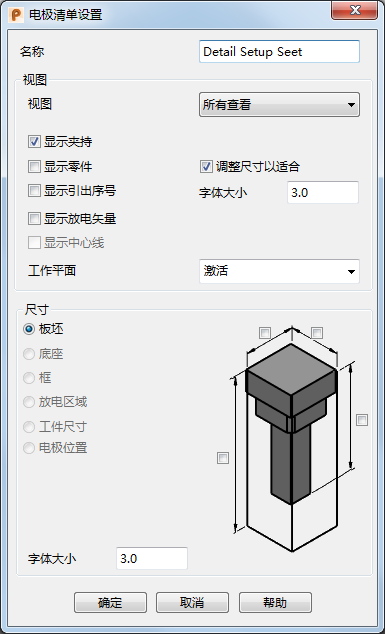

此对话框显示用于各个设置清单的设置，并可以使用用户界面设置配置文件中的选项。要显示此对话框，请单击“电极设置清单控制”对话框上的“省略号”
按钮。
名称 - 此名称是“电极设置清单控制”对话框上设置清单的名称。如果更改清单的“名称”，“电极设置清单控制”对话框上的清单名称也会更改。可以使用“电极设置清单控制”对话框上的选项，将名称更改设为对电极、电极状态有效，或更改默认名称。
查看 - 如果要配置特定查看的设置，请从列表中选择查看。使用“所有查看”设置可以更改默认选项。
使用“尺寸”区域为电极的不同属性增加尺寸：
- 空
- 基点
- 框架
- 放电区域
- 工件尺寸
- 电极位置
绘图上显示的尺寸取决于查看方向。可以从“查看”列表中选择一个选项定义查看方向。
- 如果选择“所有查看”，但所有查看不在同一方向上，可以设定 X、Y 和 Z 尺寸。这是默认查看，仅显示那些与“空”关联的尺寸。
- 如果选择顶部查看，绘图中可以包括 X 和 Y 尺寸。
- 如果选择侧面查看，示意图中可以包括 Z 和 X 或 Y 尺寸。
- 如果选择不同的查看，示意图中可以包含 X、Y 和 Z 尺寸。
- 如果电极模板在“设置清单”上生成其它查看，这些查看的名称将显示在“查看”列表中。从列表中选择其它查看可对电极的不同属性标注尺寸。
以下所有选项对应于配置文件 electrode_setupsheets.con 中的选项，该文件位于：
C:\Program Files\Autodesk\PowerShapexxxxx\file\electrode
- 名称
- 隐含
- 显示夹持
- 显示零件
- 调整大小
- 显示引出序号
- 引出序号字体大小
- 显示放电矢量
- 显示尺寸
- 尺寸字体大小
- 工作平面
如果更改这些选项，也会对配置文件进行相应更改；“电极设置清单控制”对话框控制如何应用此更改。
