使用固定距离缩放约束进行缩放

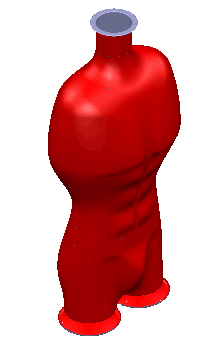

以下示例显示了如何在保持瓶子厚度不变的同时缩放瓶子。

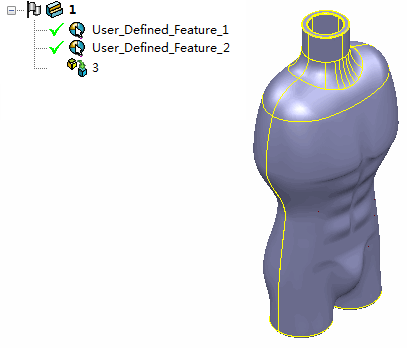

1. 上面的模型包含两个用户定义的特征：

   User_Defined_Feature_1 - 瓶子内部。



   User_Defined_Feature_2 - 瓶子外部。



2. 使用“为特征设置约束”对话框，在用户定义的特征上增加“固定距离”约束，以使 User_defined_Feature_2 与 User_Defined_Feature_1 保持固定距离。

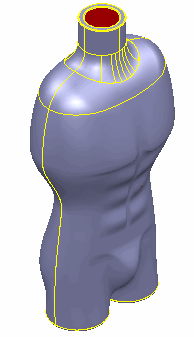

3. 使用系数 1.2 均匀缩放瓶子

   缩放的是瓶子的尺寸，但瓶子的厚度因固定距离约束而保持不变。

   您可以使用“可视化”选项卡 >“模型”面板 >“动态截面”来比较两个瓶子的厚度。

注： 使用约束进行缩放可应用对模型形状的更改。伸长过程可能会影响其特征，因此建议在使用约束缩放时，仅让模型中用户定义的特征进行此类缩放。
