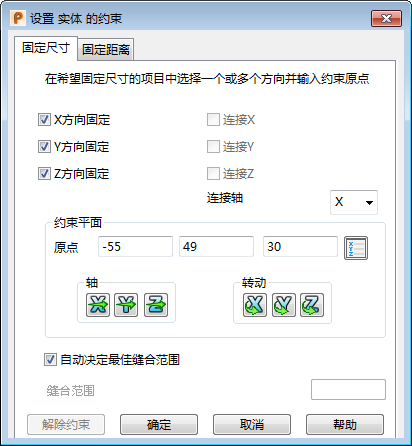

此页面使您可以修改“约束平面”，然后选择要在缩放时保持不变的方向。
使用复选框来选择要在缩放时保持不变的方向。
X 方向固定 - 约束项目，使其参照约束工作平面在 X 方向保持固定尺寸。
Y 方向固定 - 约束项目，使其参照约束工作平面在 Y 方向保持固定尺寸。
Z 方向固定 - 约束项目，使其参照约束工作平面在 Z 方向保持固定尺寸。
使用“连接轴”和“连接”选项可以创建连接缩放约束。例如，按照如下所示连接 X 和 Y 尺寸：
- 取消选择“X 方向固定”。
- 选择“连接 X”。
- 从“连接轴”下拉列表中选择“Y”轴。这将连接 X 和 Y 尺寸，因此您对 Y 尺寸所做的任何更改也将应用于 X 尺寸。
- 使用“编辑”选项卡 >“变换”面板 >“缩放”来缩放实体。将应用您设置的缩放约束，并将显示一条确认消息。
约束平面
当您缩放被约束对象时，将会缩放约束平面的原点。约束平面原点将与被缩放原点一起移动，并且被约束条目将围绕更新后的约束平面原点重新定位自己。
模型上将显示约束条目的默认原点。更改“原点”、“轴”和“扭转”选项可以修改约束平面
- 原点 - 约束条目中心点的 X、Y、Z 坐标。如果您需要更改原点，请在相关方框中输入新坐标。
- 显示“位置”对话框，以便您能定义约束平面。
- 轴 - 要更改约束平面的轴的方向，请单击您要更改的轴的该按钮。这将显示“方向”对话框。使用此对话框可以输入轴的信息，然后单击“接受”。
- 扭转 - 要围绕其轴扭转约束平面，请单击您要扭转的轴的该按钮。这将显示“计算器”对话框。使用此对话框可以输入扭转值，然后单击“接受”。
自动决定最佳缝合范围 - 如果您要使用户定义的特征保持相同尺寸，则缩放会在特征周围产生间隙。缝合范围将围绕用户定义的特征伸长实体的相应部分，以调配该特征周围产生的间隙，并保持该实体闭合。
选择此选项可使缝合范围的尺寸基于产生的间隙的尺寸。
取消选择此选项可以使用“缝合范围”选项：
缝合范围 - 输入围绕被约束项目周长的距离，在这里，当您缩放该项目时，将发生伸长。仅当取消选择“自动决定最佳缝合范围”时，此选项才可用。

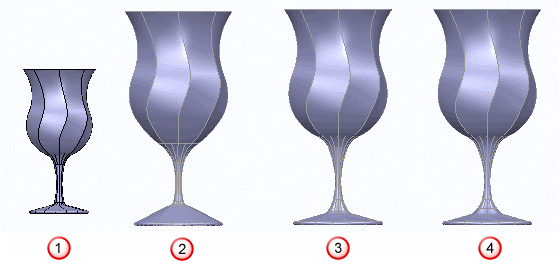

下图显示了使用自动计算的缝合范围和使用不同尺寸的用户定义缝合范围的效果。
- 原始。
- 自动决定的缝合范围。
- 用户定义的缝合范围 5。
- 用户定义的缝合范围 10。
解除约束 - 删除对已选项目的所有约束，并关闭该对话框。
确定 - 接受约束设置，并关闭该对话框。
