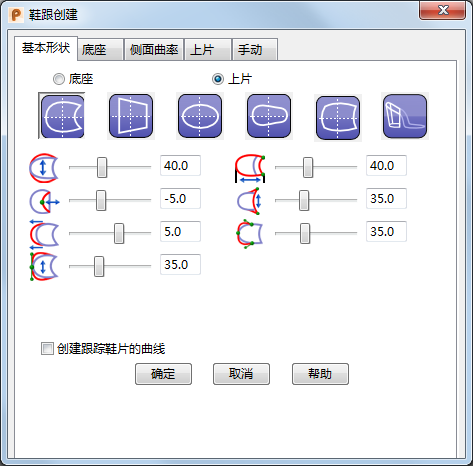

“鞋跟创建”对话框 -“基本形状”

使用“基本形状”选项卡执行以下操作：

• 使用预定义的底部轮廓和上片，指定鞋跟的基本形状。
• 如果没有参考曲面，请输入基本形状的参数。

1. 选择“底部”。
2. 选择一个基本形状。选择：

   “2 个圆弧”可以创建由 2 个圆弧定义的鞋跟形状。

   “梯形”可以创建由梯形定义的鞋跟形状。

   “椭圆”可以创建由椭圆定义的鞋跟形状。

   “2 个圆弧和 2 条直线”可以创建由 2 个圆弧和 2 条直线定义的鞋跟形状。

   “4 个圆弧”可以创建由 4 个圆弧定义的鞋跟形状。

   “默认”可以创建默认鞋跟形状。

   对于每种基本形状，显示的参数将会不同。

3. 输入一个值或者拖动滑块可以更改参数。
4. 选择“上片”选项卡。
5. 选择一个基本形状。
6. 修改参数以创建所需的形状。
7. 选择“创建跟踪鞋片的曲线”可沿鞋跟边缘创建曲线。使用这些曲线可在鞋跟上创建鞋片；例如鞋跟包皮或跟前的 Louis 鞋跟效果。
