创建具有折线指针的引出序号

您可以创建具有折线指针的引出序号：

如果您有一个显示了多条曲线和直线的复杂模型，您可能会发现很难找到一条从要指向的对象到标签文本的直接路径。在这种情况下，您可能会发现使用折线引出序号重定向引出序号线条会更加容易。

创建具有折线指针的引出序号的步骤：

1. 单击“注释”选项卡 >“引出序号”面板，然后选择任何引出序号创建选项。
2. 单击引出序号指针要接触的位置。
   注： 任何时间要想取消创建引出序号，请在图形窗口中右键单击。您将返回到引出序号创建模式，可以在该模式下选择要创建的引出序号类型。
3. 按住 Ctrl 键的同时单击要折弯指针的位置。

   从输入的最后一个位置到鼠标光标将附着一条橡皮条线。

   在本示例中，输入了一个位置，如下所示：



   您可以继续在折线指针中增加所需的任意多个位置。

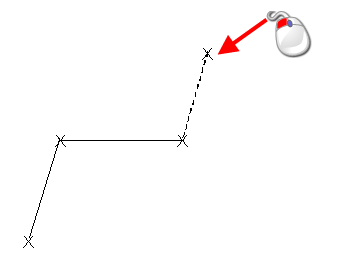

   在该示例中，增加了一个位置，如下所示：

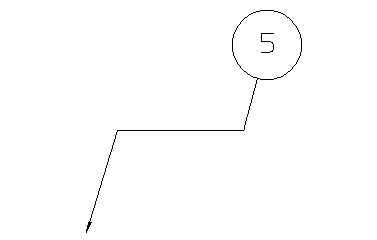

4. 松开 Ctrl 键并输入最后一个位置，以指定引出序号的位置：



   引出序号即增加到绘图中。（您可能需要在增加引出序号前完成“引出序号确认”对话框。）
