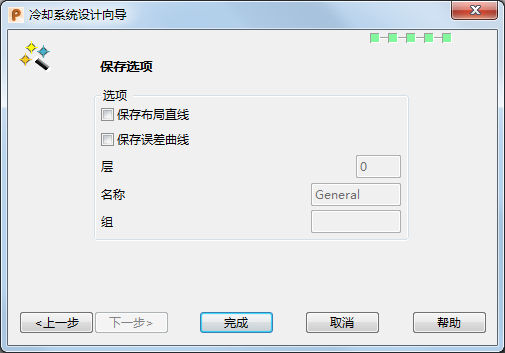

使用此页面可以保存布局直线和误差曲线。
保存布局直线 - 如果您要在退出向导时保存布局直线，请选择此选项。
保存误差曲线 - 如果您要在退出向导时保存误差曲线，请选择此选项。
保存误差曲线的好处是，如果冷却孔不能移动，但模具上的另一个特征需要移动（例如，推杆孔），这些曲线可帮助您记住问题所在之处。
层 - 输入要在其中保存布局直线和误差曲线的层的编号。
名称 - 如果层未命名，可以在此处输入名称。
组 - 如果使用“名称”文本方框为层命名，可以将其放置在层组中。
取消 - 使用此选项可随时退出向导并删除所有布局。
完成 - 在模具板中创建冷却孔。如果已创建某些布局，您也可以从其它页面单击“完成”。
注： 如果从 Toolmaker 内启动该向导，且模具板包含通过相同部件定义创建的部件，则为每个已修改的部件创建一个新的部件定义。
注： 每个部件都必须有一个定义。如果部件更改，其定义也必须更改。如果部件的定义被多个部件使用，则定义不能更改，因为它的其它所有部件也会更改。因此，将创建一个新的定义。
注： 如果一个部件是唯一一个通过特定定义创建的部件，则不创建新定义，仅更新现有定义。
