冷却向导

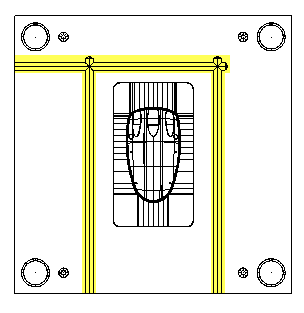

可以使用冷却向导在模具中创建冷却流道。冷却流道允许冷却液在模具中循环流动，以确保实现一致的快速冷却。在下面的模具中高亮显示了示例冷却流道：

启动冷却向导的步骤：

1. 确保当前工作空间的 Z 轴垂直穿过模板。
2. 单击“向导”选项卡 >“模式”面板 >“Toolmaker 开/关”以运行 Toolmaker。
3. 单击“向导”选项卡 >“创建模具”面板 >“冷却”。系统将显示冷却向导的第一页。
   注： 可以重新运行冷却向导；已选模具部件中的任何已有冷却孔将重新读入该向导。然后，可以修改这些冷却孔，在该向导关闭后，它们将更新。系统将为已有孔重新创建布局线框，并且可以创建新孔。
4. 使用该向导的“选择模具项目”页面选择冷却项目。
5. 使用该向导的“设置默认孔尺寸”页面设置默认孔尺寸。
6. 使用该向导的“绘制布局”页面选择所需的冷却布局。
7. 使用“错误检查”页面检查孔。
8. 使用该向导的“保存选项”页面定义要保存的布局直线和错误曲线。
