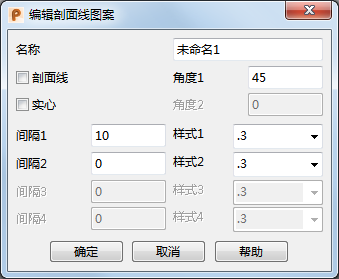

使用此对话框可以创建或编辑剖面线图案。
- 名称 - 输入剖面线图案的名称。
- 交叉型剖面线 - 选择此选项可创建交叉型剖面线。
- 实心 - 选择此选项可创建实心剖面线。
- 角度 - 输入从 X 轴测量的角度。例如：
- 角度 1 - 输入剖面线的角度。
- 角度 2 - 输入其他剖面线的角度。
注： 您必须选中“交叉型剖面线”选项方可访问此选项。“角度 1”和“角度 2”都是从 X 轴测量的：
- 间距 - 输入剖面线之间的距离。
- 样式 - 选择每个剖面线的样式。
- 确定 - 单击此按钮将创建或编辑剖面线并关闭对话框。
有关如何向模型增加剖面线的详细信息，请参阅创建剖面线。
如果已创建剖面线图案，可从“用户定义剖面线图案”对话框中访问该剖面线图案。
