“圆弧到平面曲线”拟合选项可以使用圆弧和直线简化和重新拟合复合曲线。
|
圆弧拟合前
|
圆弧拟合后
|
使用此选项可以简化使用网格、实体或曲面创建的复合曲线。由于可将包含许多点的复合曲线转换成包含几个点的圆弧和直线集合，使用线框创建曲面和实体更加容易。
可以使用“圆弧拟合”对话框控制设置。
访问“圆弧拟合”对话框的步骤：
- 选择曲线，然后单击“曲线工具”选项卡 >“拟合”面板 >“圆弧到平面曲线”。
- 单击“动态截面”或“倾斜”对话框中的“圆弧拟合”选项
按钮。
注： 使用“管理”选项卡 >“拟合”面板中的“圆弧到平面曲线”时，将显示原始曲线的预览。

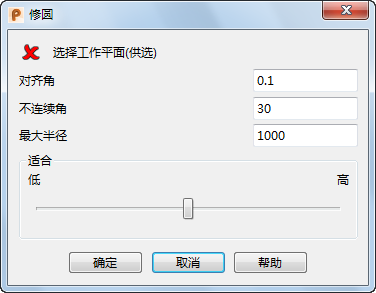

使用“圆弧拟合”对话框中的选项更改“圆弧到平面曲线”设置：
- 选择工作平面 - 如果未选择工作平面，将使用最适合的工作平面。可以选择要使用的工作平面，曲线将投影到所用工作平面的 XY 平面。
- 对齐角 - 此选项控制工作平面中的直线对齐。靠近主轴且角度小于输入值的直线将被捕捉到主轴。设置为 0 禁用主轴对齐。取介于 0 和 10 之间的值。
- 不连续角 - 输入一个值以设置复合曲线上直线之间所允许的最大角度。如果两条直线之间的角度大于此角度，会增加额外的跨距以减小角度。取介于 0 和 90 度之间的值。
- 最大半径 - 输入值以设置圆弧绘制的半径限制。半径大于此值的曲线将变成圆弧，半径小于此值的曲线将变成直线。
- 拟合 - 使用滑块控制拟合公差。低拟合会增加简便性、减少曲线数量，从而牺牲质量。高拟合可创建多个曲线，牺牲简便性，但保留相比原始曲线的高精度。
