使用高级选项增加轴向部件

使用“装配”选项卡 >“部件”面板 >“增加部件高级”选项增加具有轴向附件的部件，例如推杆、螺栓和螺钉。使用高级选项可以管理轴向部件，例如，通过查找轴向次部件上的平面轴附件将轴向次部件插入到主部件上的孔中（例如，螺栓头或推杆的中心）。

此示例演示的是在下图主部件上的孔中插入轴向“螺钉”部件作为次部件：

1. 单击“装配”选项卡 >“部件”面板 >“增加部件高级”以显示“增加部件”对话框。
2. 使用“增加部件”对话框选择增加到模型的轴向部件。

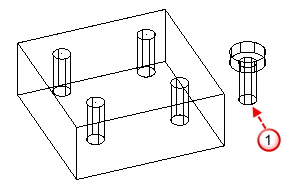

   已选“螺钉”部件 作为次部件增加到现有部件的边界框外部：



   同时显示“插入轴向部件”工具栏。

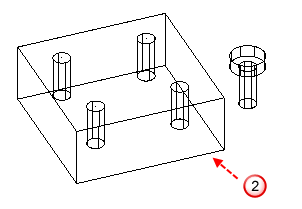

3. 选择现有部件 将其指定为主部件：

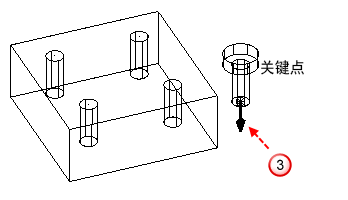

4. 将光标悬停在次部件上以查看其有效附件，例如 ：



   仅组合附件；平面和轴向附件的相交位置都是可见的。

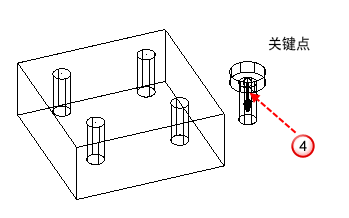

5. 单击次部件上所需的附件，例如 ：



   次部件将附着到光标位置。

6. 将光标移动到主部件以显示有效的附件：



   默认情况下，两种类型的附件可见；平面附件和组合附件，例如，次部件可插入其中的主部件上的孔。

7. 要添加次部件，请单击主部件上的附件：
   • 单击平面附件选择要附着次部件的平面。再次单击在平面上放置次部件。这将创建一个平面到平面关系。
   • 单击组合附件，将次部件直接放置在主部件上。例如，将次“螺钉”零部件插入到主部件上的孔中：



     此操作将创建一个直线到直线和平面到平面关系。

8. 如果需要，可以使用“插入轴向部件”工具栏更改部件和附件的选择和对齐。
9. 关闭工具栏以完成插入轴向部件。
