标注鞋跟块的尺寸

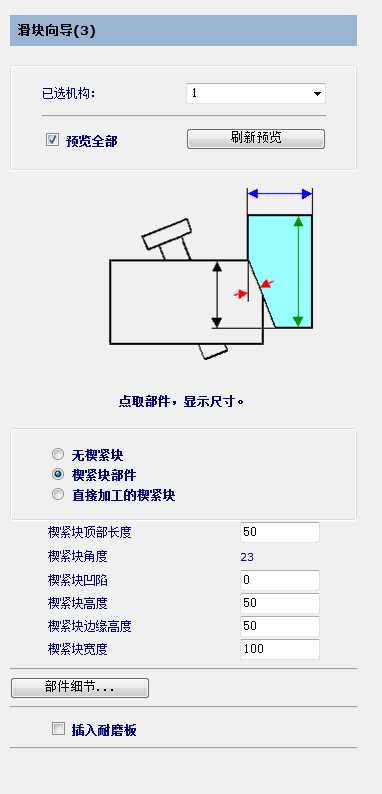

1. 将光标悬停在图像的鞋跟块上。



2. 在向导中单击图像上的鞋跟块，页面会发生变化。



3. 设置用于鞋跟块的选项：
   • 如果不需要鞋跟块，请选择“无鞋跟块”。
   • 如果要将鞋跟块加工到型芯或型腔板上，请选择“直接加工的鞋跟块”。
   • 如果需要鞋跟块部件，请选择“鞋跟块部件”。
4. 如果“鞋跟块部件”处于选中状态，输入值来定义鞋跟块。

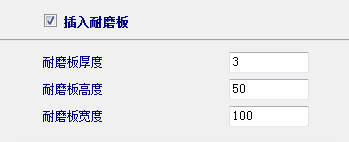

5. 如果要在鞋跟块前面增加耐磨板，请选择“插入耐磨板”，然后输入“耐磨板厚度”、“耐磨板高度”和“耐磨板宽度”。
