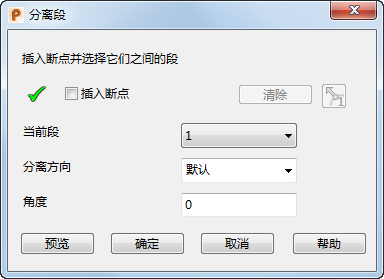

“分离段”对话框

使用“分离段”对话框将分模线分割为较小的线段，并使用这些线段定义分模面上横向线的方向。

在下图中，可以看到分模面在圆拐角位置的一段曲面：

插入断点 - 选择此选项在分模线中插入和删除分离段。

要插入断点，请在分模线上单击位置。在下面的示例中，拐角上插入了两个断点：

要删除断点，请按住 Ctrl 键并单击断点。

输入断点后，请取消选中“插入断点”复选框。

显示时，断点被选为单个断点。

如果增加单个断点，结果将如下所示：

该点的横向线仅沿用其中一个线段的方向。

要确定断点的横向线方向，请设置断点任一侧线段的分离方向，然后选择“预览”。

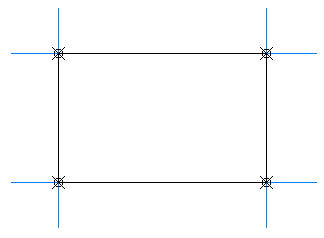

在下面的示例中，您可以看到每个单个断点都有一条横向线：

显示时，断点被选为可朝两个方向的分离点。

如果增加分离断点，结果将如下所示：

此断点表示位于相同位置的两个点。从每个点创建一条横向线。一条横向线沿着一侧线段的分离方向，另一条沿着另一侧线段的分离方向。

在下面的示例中，可以看到每个分离断点有两条横向线：

如果选择“分模面”对话框中的“沿轴”选项，将在曲线方向发生变化的位置增加断点。可以像编辑手动插入的断点那样编辑这些断点。

清除 - 移除所有已选断点。

当前段 - 从下拉列表中选择一条线段。线段将在模型中高亮显示，箭头指示横向线的默认方向：

分离方向 - 从列表中选择方向。此列表包含三个方向：

选择某个选项时，箭头将变为指定的方向。

在此示例中，“径向”选项处于选中状态：

要将横向的方向反转为复合曲线的相反侧，请单击箭头。

角度 - 指定分模面线段的角度。默认设置是分模面作为一个整体的默认角度。

预览 - 显示整个分模面中横向线的方向：

确定 - 保存更改并关闭对话框。

要预览此新分模面，需单击“分模面”对话框中的“预览”。

如果跨距仅有两个点，或如果现有中点与端点重合，标记箭头将放置在中点位置。
