创建分模面

您可以使用两种方法创建分模面：

• 偏移单条分模线
• 将现有曲面拟合到分模线

通过单条分模线创建分模面

分模面通过选择复合曲线作为分模线来创建。然后，此分模线将沿指定的角度偏移指定的距离。分模面的一侧是分模线，另一侧是分模线的偏移。

1. 单击“曲面”选项卡 >“制造”面板 >“分离”。

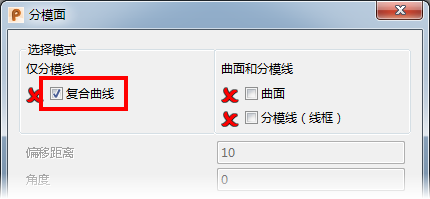

2. 从“分模面”对话框中选择“复合曲线”选项：

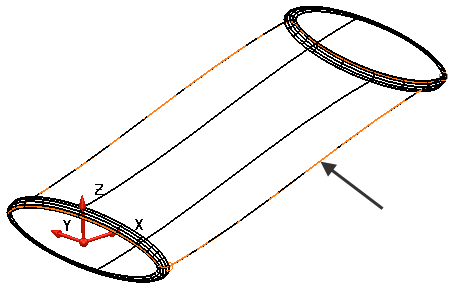

3. 选择定义分模线的复合曲线：



4. 完成对话框。

通过将曲面拟合到分模线来创建分模面

分模面创建通过修改现有曲面拟合分模线。分模面：

• 保留曲面的轮廓线以及轮廓线处的相切。
• 在平行于主平面的方向拟合线框。

PowerShape 还会尝试剪掉线框内部的曲面。

1. 单击“曲面”选项卡 >“制造”面板 >“分离”。

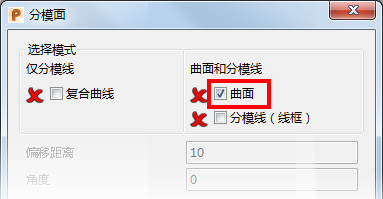

2. 从“分模面”对话框中选择“曲面”选项：



3. 选择曲面：

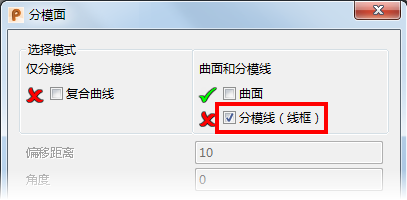

4. 从“分模面”对话框中选择“分模线”选项：

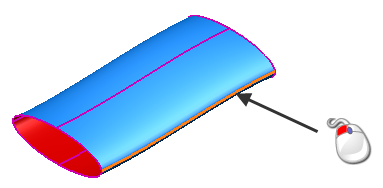

5. 选择您要沿其分离曲面的线框的截面：



6. 单击“预览”可查看结果。

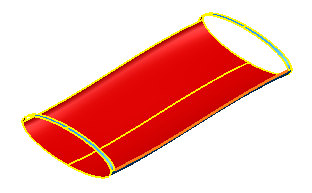

   PowerShape 将生成分模面，然后尝试剪掉线框内部的曲面：



7. 根据需要更改选择。
8. 获得所需的结果后单击“确定”。

1. 分模面是一个 Power Surface，并会得到相应的编辑。有关更多详细信息，请参见编辑 Power Surface。
