“自动模具镶嵌块向导”-“定义拐角类型”页面

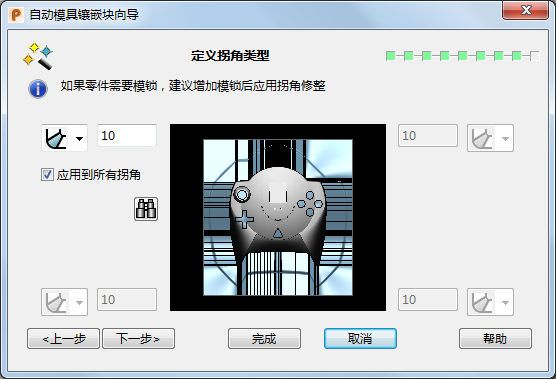

“定义拐角类型”页面可以为模块的每个拐角指定拐角类型。

1. 使用下拉列表选择要增加到模具镶嵌块的拐角类型，并输入拐角修整的值。



   此值的默认值为 10 毫米，但如果矩形块很小，这可能会引起问题，可能会使用更小的默认值。

2. 如果希望全部四个拐角都采用选择的类型和大小，请选择“应用到所有拐角”。如果选择此选项，其它三组选项将变为激活状态，用户随后可以为每个拐角选择不同的拐角修整。

   - 增加圆倒角。输入拐角半径值。



   - 增加平倒角。输入距离值。



   用于创建平倒角的距离按如下方式确定：

   倒角

   距离

   半径等于距离的圆弧



   - 不增加任何角完成。



   创建不含镶嵌块的板时，“拐角类型”选项不可用。

3. 使用“预览” 查看应用了已选拐角精加工的矩形块。如果设置导致问题（例如，产品伸出矩形块），将显示“错误”对话框。单击“确定”并调整设置以更正此问题。
4. 单击“下一步”以显示“自动模具镶嵌块向导”的“模拟型芯/型腔分离”页面，或单击“完成”以使用默认值完成向导操作（如有必要）。

注： 选择“下一步”或“完成”时，向导将仅在已选拐角设置不会导致问题时才继续。如果设置导致问题（例如，产品伸出矩形块），向导会显示“错误”对话框，并保持在当前页面上，以便您可以看到问题并相应地调整拐角类型或值。
