创建闭合曲面，覆盖筋通道

您可以创建曲面以闭合模型中的筋。这有助于通过创建允许对筋通道进行粗加工的闭合曲面，支持在 PowerMill 中进行筋加工。

创建闭合曲面的步骤：

1. 单击“曲面”选项卡 >“制造”面板 >“筋形闭合”以显示“筋形闭合”对话框。
2. 选择闭合选项。选择以下选项之一：
   • 上面 - 选择与您要闭合的筋相邻的实体或曲面的面。按住 Shift 键并单击每个面或曲面，或单击并拖动方框进行选择。 对于实体模型，您也可以使用“实体工具”选项卡 >“选择”面板上的选项。

     例如：

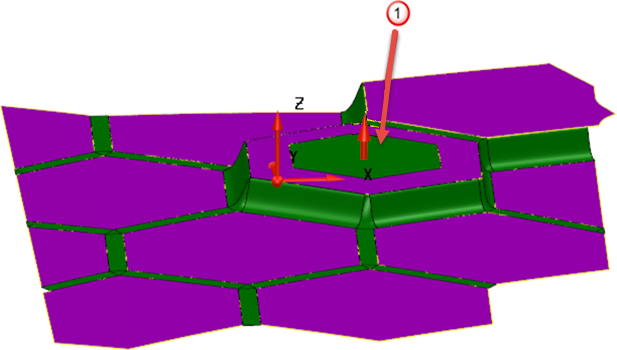

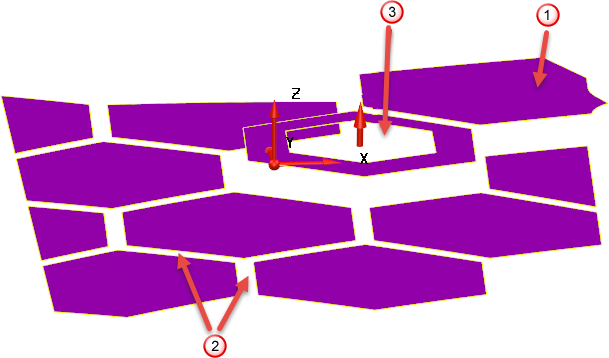

     - 将在其间创建闭合曲面的已选“上面”会高亮显示。在选择中心会显示一个图形箭头，指示当前主平面的方向。

     - 要闭合的筋。

     - 内部型腔（请参见下文）。

   • 筋形面 - 选择组成筋的实体或曲面的面。按住 Shift 键并依次单击每个面可选择一个区域。 对于实体模型，使用“实体工具”选项卡 >“选择”面板 >“凹面”选项，然后单击一个筋形面。系统将自动选择连续的筋形面。

     例如：

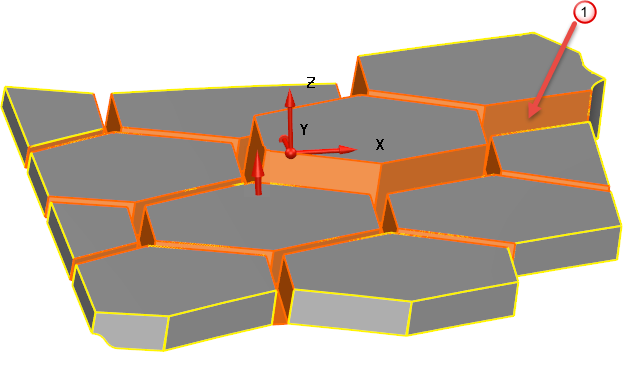

     - 将闭合的已选“筋形面”将高亮显示。

   在“筋形闭合”对话框中， 会变为 ，且“无项目被选择”替换为指定已选面或曲面数量的消息。

3. 更改主平面，使图形箭头位于选择的中心，指向“上面”法线的方向。

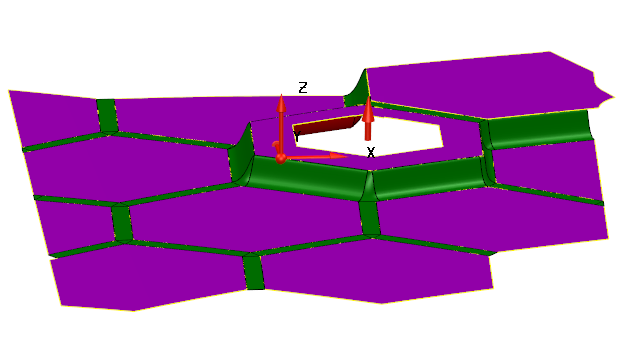

4. 单击“预览”可显示闭合曲面，例如：



   如果操作失败，则对话框底部会显示错误消息“无筋曲面曲面创建”或“输入面不可用”。

5. 为“最大筋宽度”输入值。超出此距离的间隙不会被视为筋。
6. 从“切线连续”列表中，选择当存在跨筋的台阶时用于闭合曲面的曲面连续样式：
   • 自动 - 使闭合曲面相对于较低面切线连续，从而在筋的较低一侧生成较大的曲率半径。

     如果在面中检测到任何问题，此选项还可放松切线连续条件。

   • 较低 - 使闭合曲面相对于较低面切线连续，从而在筋的较低一侧生成较大的曲率半径。
   • 两者 - 使闭合曲面相对于两个面切线连续，从而在筋的任一侧在较高面与较低面之间移动时，会在切线方向生成光顺过渡。
   • 无 - 闭合曲面不与任何周围面切线连续，从而生成笔直的曲面。

     自动(Automatic)	下限(Lower)
     二者(Both)	无(None)

7. 要更改筋形曲面的颜色，请从下拉列表中选择选项：



8. 如果要为超过“最大筋宽度”的内型腔创建闭合曲面，请选择“闭合内型腔”：



   - 为内型腔创建闭合曲面。

9. 单击“应用”可在不关闭对话框的情况下应用所做的更改。
