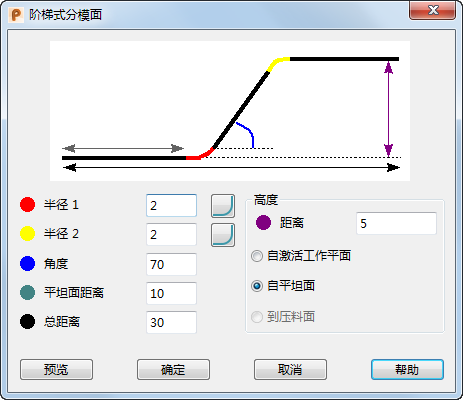

使用此对话框可以创建阶梯式分模面。
已沿着标签使用了颜色编码，以帮助识别值。
半径 1 - 为第一个半径的角度输入值。
半径 2 - 为第二个半径的角度输入值。
如果在“阶梯式分模面”对话框中输入零半径，则会产生不带圆倒角的尖锐不连续。在一些可能需要以后手动增加圆倒角的复杂情况下，会需要零半径。
- 在平倒角和圆倒角边缘之间切换。台阶的拐角可以设置为圆倒角或平倒角。可以单独为“半径 1”和“半径 2”设置该选项。
注： 选择平倒角选项不会创建具有半径框中长度的平倒角，而是保持点之间的距离与使用圆倒角时相同，从而通过一条直线连接这些点。
注： “平坦面距离”始终保持为给定的值。增加“半径 1”的值会移出台阶的拔模零件，而不是将其保持在相同位置并减少平坦面距离。
角度 - 输入拔模角的值。
平坦面距离 - 初始平坦分模面距离。
总距离 - 此值指示阶梯式分模面的总范围。
Height
距离 - 台阶的高度。可以通过以下三种方式指定该值：

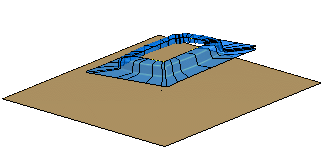

- 自激活工作平面 - 高度是从当前工作平面中的主平面沿主轴的距离。此选项表示曲面的引出部分（台阶后的一小部分）始终为平面。
- 自平坦面 - 引出部分是平坦面的偏移延长部分，并遵循原始分模线的 3D 形状。

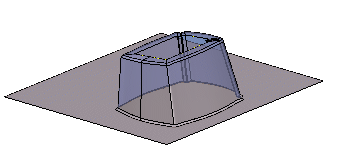

- 到压料面 - 当您选择压料面时，此选项处于激活状态。为“距离”输入的值将被忽略。台阶会有效地拔模到压料面，然后为压料面恢复圆倒角/平倒角。
预览 - 查看阶梯式分模面。
确定 - 接受值并关闭对话框。
取消 - 返回至“分模面”对话框。由于阶梯式分离中的横向方向与基本分离中的横向方向相同，因此能够在返回“分模面”对话框以更改“分离方向”或在返回到“阶梯式分模面”页面之前使用“高级”选项非常有用。
