“自动模具镶嵌块向导”-“模拟型芯/型腔分离”页面

“模拟型芯/型腔分离”页面在当前阴影模式下而非线框模式下显示模型。

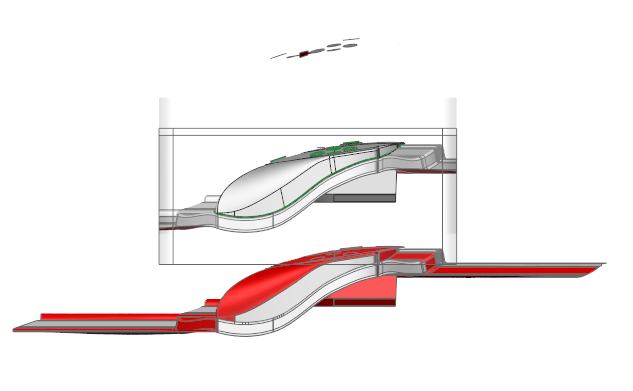

1. 使用滑块将模具镶嵌块与已选对象分离。您可以看到两个部分在图形窗口中移动。这只是一种视觉辅助效果，用于检查模具镶嵌块的内部。



   如果仅分离零件，则会拥有两个实体：一个用于型芯，另一个用于型腔。

2. 单击“完成”保存模具镶嵌块。“自动模具镶嵌块向导”生成的镶嵌块使用以下材质：
   • 分模面区域中的曲面使用 Pastel10。
   • 镶块区域中的曲面使用 Pastel08。
   • 模块中的所有其它曲面使用 mold_metal03。

   原始实体包裹在模具镶嵌块的两部分中。



   浏览器窗口的“创建镶嵌块”部分中会显示一个表格，其中显示了型腔/型芯/镶嵌块组。您可以通过依次单击每个 图标来检查相关的项目。



3. 现在，可以开始创建型腔和型芯板块。在浏览器窗口中单击“下一步”。



   系统将会显示相应页面，在该页面中可以从样本选择型芯和型腔板块。
