创建布尔凸台

使用“布尔凸台”功能在激活实体与另一实体之间创建布尔加；另一个实体不会一直穿过激活实体。特征树会更新，以包含凸台特征的子分支，从而显示次实体的历史。

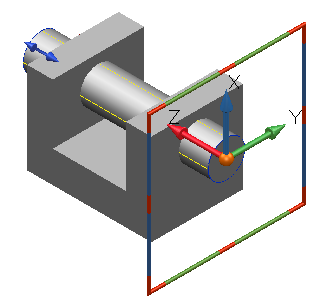

在该示例中，圆柱将增加到激活实体以创建布尔凸台：

1. 选择要增加到激活实体的实体。



2. 单击“实体”选项卡 >“特征”面板 >“布尔凸台”。

   布尔加会将已选实体增加到激活实体，而已选实体不会一直穿过激活实体。

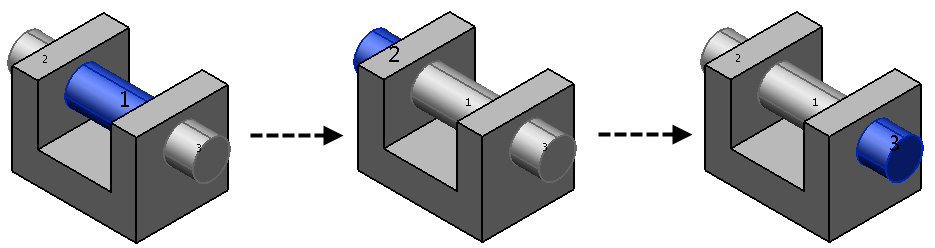

   如果有多个可用方案，则所有方案都将显示在模型上。当前方案的面会高亮显示，且当前方案的编号会显示在显眼的位置。其它方案也被编号。

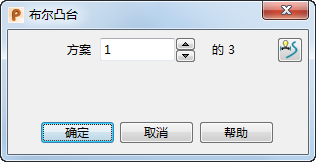

3. 使用“布尔凸台”对话框滚动浏览可能的方案，或单击其中一个编号以高亮显示该方案并更新“布尔凸台”对话框。



4. 在创建期间使用“实体特征关系” 按钮定义特征的关系。有关更多详细信息，请参见在实体特征和实体之间创建关系。
5. 选择“确定”。
