挤出区域

使用“区域”功能可挤出多个嵌套区域，并创建单个标准体素实体：

1. 选择组成要挤出的区域的线框或文本对象。
2. 单击“实体”选项卡 >“创建”面板 >“区域”。

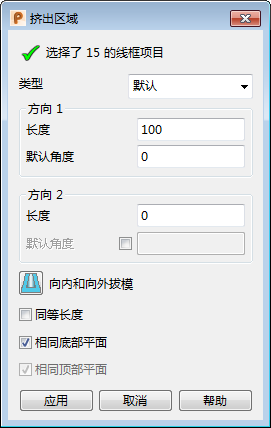

   系统将显示“挤出区域”对话框：



3. 从“类型”下拉列表中选择挤出类型。



   “默认”会通过线框或文本项目创建挤出。

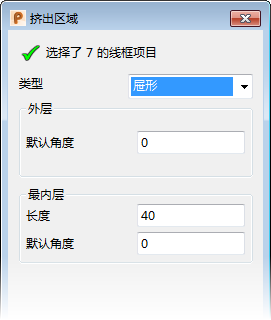

   “屉形”使用线框或文本项目的高度来定义挤出高度。系统将显示修改的对话框。



   “最内层”可以是：

   • 正值，用于定义类似凸台的层。
   • 负值，用于定义类似切口的层。
   • 零（如果需要中性层）。
4. 输入挤出的“长度”值（“方向 1”）。如果在“方向 2”中指定的长度不为零，则挤出的长度可以为零。

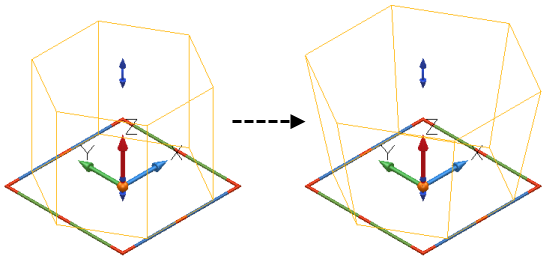

5. 输入“拔模角”的值（“方向 1”）。这是挤出曲面的底部曲线与另一端的曲线之间的拔模角。该角度从垂直于主平面的轴进行测量。



6. 输入挤出的“长度”值（“方向 2”）。
7. 输入“拔模角”的值（“方向 2”）。
8. 单击 或 可以指定拔模角是向内还是向外。如果选中，则内/外拔模将会交替增加到每个区域。
9. 选择“同等长度”可为“方向 1”和“方向 2”设置相同的“长度”。如果选择此选项，则更新一个长度会更改另一个长度。
10. 定义挤出平面：
    • 如果选择了“相同底部平面”，则内部和外部线框或文本会从相同的平面挤出。默认情况下，该选项是被选定的。
    • 如果选择了“相同顶部平面”，则实体的每个区域向上挤出到外部线框或文本的高度。
11. 单击“应用”可挤出区域并创建标准体素实体。
