关于修剪曲面

许多对象包含多个曲面，其中一些经过修剪。您可以使用规则曲面加上每个曲面的一组修剪边界来指定此类对象，以便在绘制对象时自动执行修剪。

曲面上的一个修剪边界或一组修剪边界定义曲面的修剪区域。

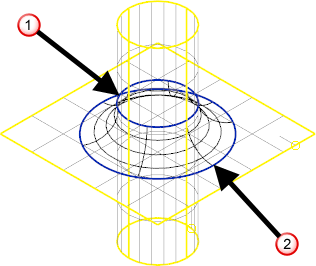

在显示的曲面上，存在两个修剪边界：一个在圆柱上 ，另一个在平面上 。

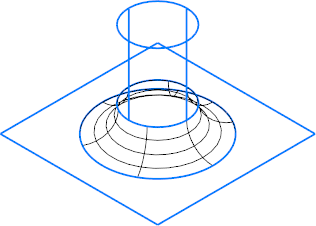

这些曲面可以修剪为以下样式：

修剪边界由参数曲线和曲面边缘构成，它们连接在一起形成曲面的闭合区域。

当执行以下操作时，会自动创建修剪边界：

• 创建圆倒角曲面。
• 创建拔模面。
• 使用“编辑”选项卡 >“剪裁”面板 >“选择”和“点”剪裁曲面。
