创建 3 点半径尺寸标注

3 点半径尺寸标注非常适合对曲面或曲线上的曲率半径进行尺寸标准。

使用三点创建半径尺寸标注的步骤：

1. 单击“注释”选项卡 >“尺寸”面板 >“半径”>“3 点半径”。

   系统将显示“尺寸”工具栏。这可以用于编辑新尺寸的属性，例如注释文本。

2. 单击第一个位置，以定义圆弧起点：



3. 单击第二个位置，以定义圆弧终点：



4. 单击第三个位置，以定义圆弧圆周上的一个位置：

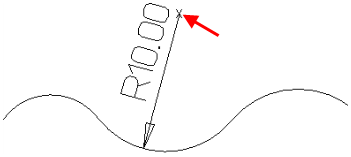

5. 移动光标并单击以指定注释的位置并增加尺寸标注：
