“尺寸”工具栏

此工具栏用于编辑尺寸的属性。

如果在创建或选择模式中编辑完成尺寸的属性，仅更改该尺寸的属性。

如果在创建尺寸时编辑属性，属性将变为固定，并用于创建当前创建会话中的所有未来尺寸。

使用“尺寸”工具栏更改的尺寸属性将覆盖以后使用“选项”对话框所做的更改。如果编辑“尺寸”工具栏上的任意属性，该属性将对尺寸固定。因此，如果现在在“选项”对话框中更改该项目，已编辑尺寸中的该项目不会更改。

下面介绍工具栏上的每个项目：

- 文本使用的字体。

高度 - 编辑文本的高度。

- 选择此按钮可使文本变为斜体。也可以按 Ctrl+I 键启用和禁用斜体。

- 取消选择此按钮可从尺寸删除第一条尺寸界线：

- 取消选择该按钮可从尺寸删除第二条尺寸界线：

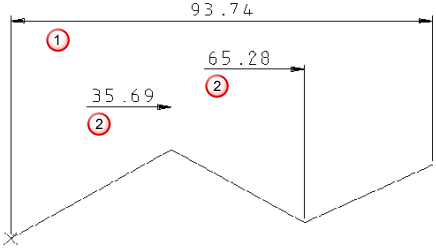

- 将尺寸线修剪到尺寸注释的位置。这可用于尺寸线端点显而易见的情形，例如，在基准点和连续尺寸中。修剪尺寸线仅适用于线性尺寸。

“按文本修剪尺寸线”未选定 - 尺寸线将不被修剪。 “按文本修剪尺寸线”被选定。尺寸线被修剪到尺寸注释。

- 将文本嵌入尺寸线线：

- 这可更改所有文本，使其与主平面平行。

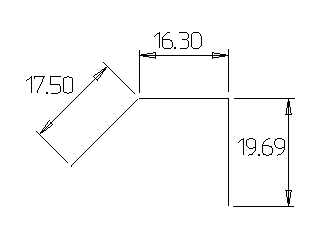

假设尺寸按如下角度放置：

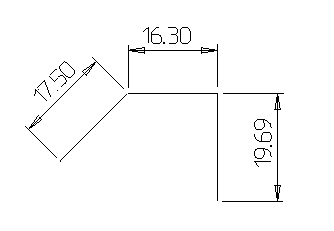

文本变为水平时，尺寸如下所示：

- 选择此按钮可显示线性尺寸的实际测量值。取消选择此按钮显示投影线性尺寸。

投影尺寸	真实尺寸

线性尺寸测量直线的长度或两点之间的距离。

- 单击此按钮可在尺寸值前显示直径符号。如果尺寸是圆弧的半径，该值将变为直径。

- 使用此按钮可为径向和纵向尺寸切换直线和折线尺寸线：

- 在列表中选择一个选项，设置尺寸值的小数位数或分数部分的分母。

比例 - 缩放尺寸的值。在模型中，可以使用不同的比例创建对象。要创建使用“真”值的尺寸，请在“比例”框中输入比例值。

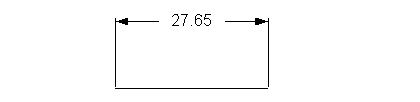

下列线的尺寸值为 60，比例为 1：

如果将“比例”改为 3，尺寸值将变为 20：

更改比例因子时，将显示一条警告。

- 将属性重置为“选项”对话框中“尺寸”页面上的设置。

- 重新开始创建基准点、尺寸链和纵线尺寸。

您可以重新启动基准点、尺寸链和纵线尺寸，无需再次输入原点或文本位置。

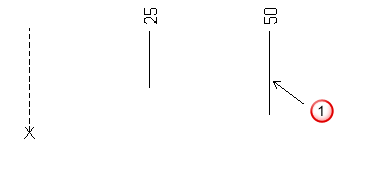

1. 选择尺寸 。

   如果您正在重新设置多个基准点或尺寸链，请选择最后一个：



2. 选择“重新开始多零件尺寸” 按钮。

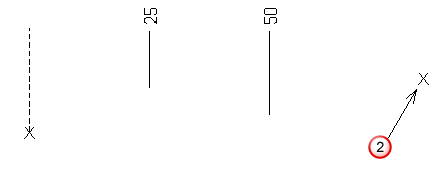

3. 单击屏幕上的位置，继续创建新的尺寸 ：

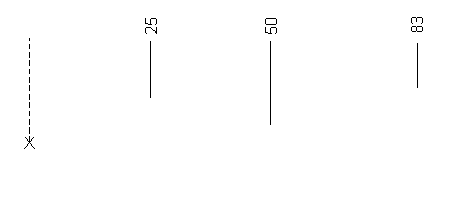

   新的尺寸已增加：

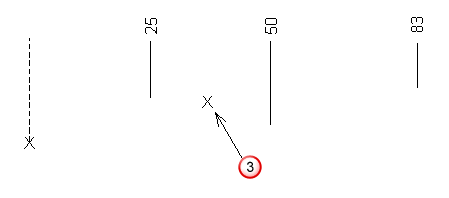

   对于纵向尺寸，您也可以在尺寸之间输入位置 ：

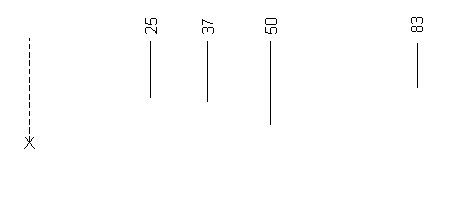

   新的尺寸将增加到现有尺寸之间：



- 显示“尺寸”对话框的“注释”选项卡。

- 显示“尺寸”对话框的“公差”选项卡。

- 显示“尺寸”对话框的“样式”选项卡。

- 显示“尺寸”对话框的“标记”选项卡。
