图案填充外部和内部区域

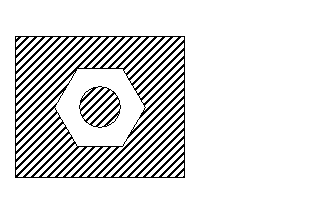

当一个外部区域包含较小的内部区域或孤岛时，您可以仅填充外部区域，而不图案填充内部区域。孤岛区域是不与外部区域接触的区域，如右图所示：

图案填充外部区域的步骤：

1. 单击“注释”选项卡 >“剖面线”面板 >“图案”。
2. 从拆分按钮菜单中选择一个剖面线图案。
3. 选择外边界的对象：



   系统将显示“创建剖面线”工具栏：



4. 使用该工具栏选择外部填充边界。此控制面板的使用方式与“复合曲线”工具栏相同。

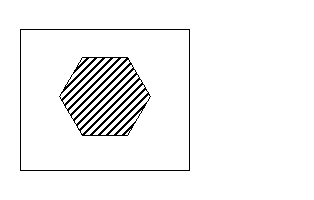

5. 单击“保存”按钮 。已选剖面线图案将增加到已选区域：



6. 在内边界中使用 Shift+单击对象以显示“创建剖面线”工具栏：



7. 使用“创建剖面线”工具栏选择内边界中的对象。

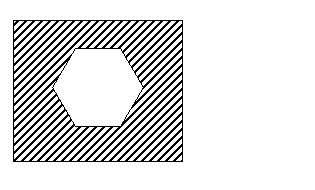

8. 单击“保存”按钮 。外部区域的剖面线图案将从区域内部删除：



切换剖面线以图案填充内部区域的步骤：

1. 使用 Shift+单击外边界。这将显示“创建剖面线”工具栏。

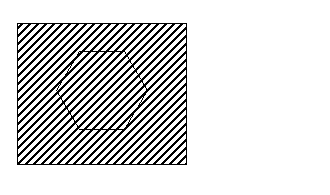

2. 单击“保存”按钮 。剖面线图案将被切换：



图案填充内部孤岛的步骤：

1. 使用 Shift+单击以选择内部孤岛的一个对象。这将显示“创建剖面线”工具栏。
2. 使用“创建剖面线”工具栏以从内部孤岛创建剖面线边界。
3. 单击“保存”按钮 以创建剖面线：



   外部区域和内部孤岛都是单个剖面线对象的一部分。如果编辑其中一个值，另一个也会得到编辑。

注： 如果选择了复合曲线，则“创建剖面线”工具栏不会显示，并且剖面线会被自动创建。
