分析模型之间的差异

使用“分析”选项查找任何两个对象之间的差异：

注： 此功能的可用性取决于许可证。

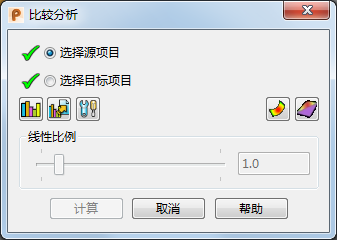

1. 单击“可视化”选项卡 >“模型”面板 >“分析”以显示“比较分析”对话框：



2. 选择要进行比较的第一个项目（源项目）。
3. 选择要与之比较的第二个条目（目标项目）。
4. 单击“计算”。

   对象之间的差异将显示为错误图：



5. 使用对话框中的其它选项，如下所示：
   • 单击“统计” 按钮可显示偏差统计。



   • 单击“输出” 按钮可使用“输出到”对话框输出差异：

     您可以将对象之间的差异输出为 ASCII 文本文件或 STL 文件。

   • 单击“选项” 按钮可更改比较分析选项。
   • 单击“曲线偏差” 按钮可显示曲线偏差。默认情况下，此选项处于未选中状态。
   • 使用“线性比例”滑块或在方框中输入值，以定义曲线偏差的线宽。此选项仅当您单击“曲线偏差”按钮时可用。

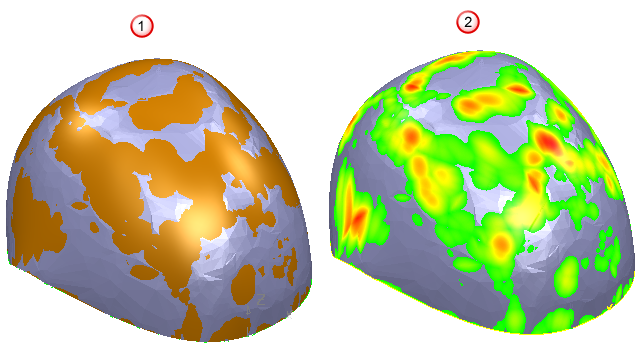

   • 单击“阴影” 按钮可显示或隐藏阴影。下面的模型显示：

     隐藏阴影时的差异。

     显示阴影时的差异。
