使用“输出”向导

使用“输出”向导可以：

• 输出已选模型项目、可见项目或所有项目。
• 相对于激活工作平面或世界坐标系输出。
• 输出绘图。

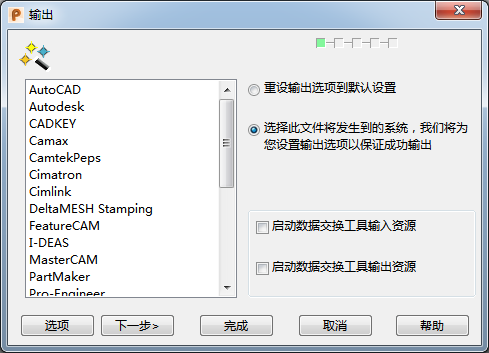

1. 选择“文件”>“输出”以显示“输出”向导。



2. 从列表中选择要输出的目标坐标系。
3. 单击“下一步”以显示“输出文件”对话框。

   模型的文件名将自动显示为文件名。根据需要更改“文件名”，从“另存为类型”列表中选择文件类型，然后选择正确的“保存位置”文件夹。

4. 单击“保存”。后续显示的页面将取决于您的输出：
   • 如果要输出的模型包含至少一个绘图，则显示第 2 页。
   • 如果要输出的模型不包括绘图，则显示第 3 页。
   • 如果您的模型包括工作平面，则显示第 4 页。
   • 如果要输出的模型包含多个绘图，则显示第 5 页。
5. 在显示的输出页面上选择适当的选项。
6. 单击“完成”以完成输出。

无法输出坏修剪的曲面。PowerShape 将告知您在输出中是否检测到了坏修剪的曲面并为您提供两个选项：

• 输出有未修剪的违规曲面的选择。
• 放弃输出。这样可以使用修剪区域编辑工具修复曲面。
