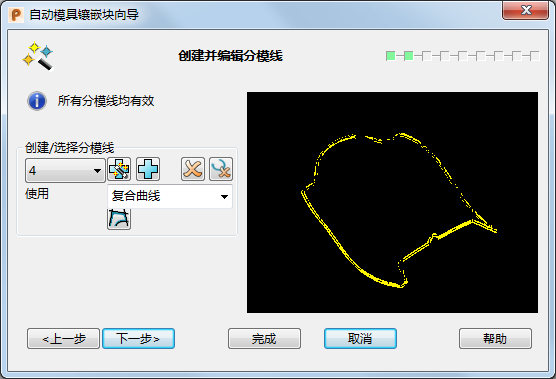

“创建并编辑分模线”页面可用于生成分模线。
- 该信息串显示了分模线当前的整体状态。有四种可能的消息：
- 所有分模线均有效
- 无分模线创建
- 无效分模线
- 创建/选择分模线
- 该选择框显示了有关分模线有效性的用户附加信息。
- 如果分模线无效，则分模线编号的旁边将显示 (invalid)。
- 如果增加了一个尚需要定义的新选择，则分模线编号的旁边将显示 (new)。
- 尝试自动生成分模线。如果您使用的向导没有分模线，那么您在向导的第一页上选择“下一步”时，向导会为您自动生成分模线。
- 增加分模线/分模面选择。这会将其它选择选项增加到“创建/选择分模线”下拉列表中。
- 删除分模线/分模面选择。删除“创建/选择分模线”下拉列表表中当前显示的分模线选择。如果需要，将对其它分模线/分模面选择重新编号。
- 删除所有无效分模线。如果曲线不是闭合的，单击此按钮将会删除所有开放曲线和空的选择。
使用 - 使用此下拉列表可选择要用来创建分模线的方法。
- 复合曲线 - 使用复合曲线创建分模线。您可以通过单击
手动创建复合曲线。
- 曲面 - 通过选择曲面创建分模线。
仅当从“使用”下拉列表中选择了“曲面”时，下面的“拾取”和“编辑分模线”选项才可用。。
拾取 - 从下拉列表中选择“孔”或“单个面”。
- 孔 - 自动选择凹面区域。通过依次选择“曲面”和“孔”，然后单击 按钮，可以自动选择侧壁中的孔。
- 单个面 - 选择实体中的单个面。
编辑分模线 -“倒扣”和
选项在此部分已经分组。仅当您在“创建/选择分模线”部分的“使用”下拉框中选择了“曲面”选项时，这些选项才可用。。
- 倒扣 - 此选项用于指明一个孔是否是倒扣，并控制“自动模具镶嵌块向导”第 9 步中如何仿真分模。
- 选择“倒扣”可以在仿真滑块移动时向外移动曲面
- 取消选择“倒扣”可以在仿真滑块移动时将曲面保留在原位置
- 使用此按钮可以切换已选孔的末端。
下一步 - 显示“自动模具镶嵌块向导”的“创建并编辑填充面”页面。
完成 - 如果选择此选项，并且在上一页已选择了“仅分模产品”选项，则不分模零件并关闭“自动模具镶嵌块向导”。指定产品收缩后，进行分模。
