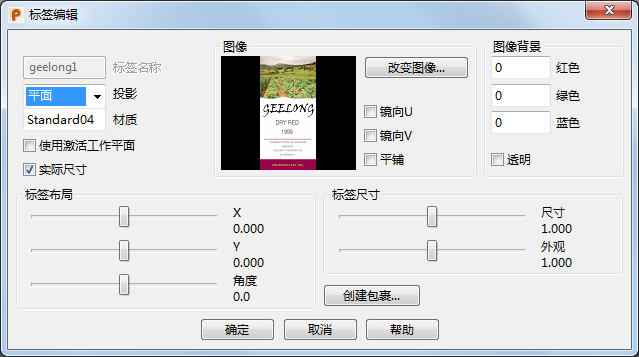

“标签编辑”对话框

在“图像选择”对话框中选择图像时，该图像将作为标签显示在已选对象上，并会显示“标签编辑”对话框。

使用“标签编辑”对话框上的选项来编辑标签的特征。

您可以编辑下列内容：

标签名称 - 标签的名称。

投影 - 此选项确定标签投影到对象上的方式。从下拉列表中选择所需的投影。

• 圆柱 - 此选项会将标签作为圆柱投影到对象上。

  该标签将沿屏幕的垂直轴拟合到对象上。然后，它从对象周围的边界圆柱投影到对象上。

  选择此选项之前，请确保在视图中显示对象时，您要在其上放置标签的对象的垂直轴与屏幕的垂直轴对齐。

  注： 如果选择了单个标准体素圆柱，标签将拟合到该圆柱上，而不管其定位如何。
• 平面 - 此选项会将标签作为平面投影到对象上。

  要正确定位标签，请查看屏幕上的对象，以便可以直接看到将要放置标签的区域，然后选择“平面”选项。如果在调整对象位置之前选择该选项，请在调整位置后重新选择该选项。

  注： 如果选择了单个标准体素平面，标签将拟合到该平面上，而不管其定位如何。
• 圆弧 - 此选项仅适用于未修剪的曲面。它会使用沿对象的距离投影标签。
• UV - 此选项将使用每个对象的参数空间投影标签。

材质 - 显示标签使用的材质。

使用激活工作平面 - 选择此选项将使用激活工作平面来定位和定向标签。标签将居中位于工作平面的原点，其垂直轴将与工作平面的 Y 轴对齐。

注： 工作平面不会随存储一起保存。如果您在以后编辑标签并在工作平面不再激活时更改了其投影类型，则会获得其它结果。

实际尺寸 - 选择此选项可基于 .tif、.jpg 和 .dmt 文件格式保留圆柱和平面标签的外观尺寸和高宽比（如果它们有长度单位）。如果它们没有长度单位，则仅保留高宽比。

标签布局 - 使用滑块调整标签的位置。这些值是投影空间的比例。投影空间通过“投影”菜单上的选项确定。

• 使用“X”滑块可在 X 方向 移动标签：



• 使用“Y”滑块可在 Y 方向 移动标签：



• 使用“角度”滑块旋转标签：



提示： 要想精细调整滑块，请使用键盘上的箭头键或鼠标滚轮。

标签尺寸 - 使用滑块调整标签的尺寸。这些值是投影空间的比例。

• 使用“尺寸”滑块可在所有方向上缩放标签：



• 使用“外观”滑块可仅缩放标签的高度：



图像 - 使用该区域中的选项可编辑标签图像：

• 更改图像 - 单击此按钮将显示“图像选择”对话框，以便您可以选择其它图像。
• 镜像 U - 选择此选项可沿对象的 U 轴镜像图像：



• 镜像 V - 选择此选项可沿对象的 V 轴镜像图像：



• 平铺 - 选择此选项可重复并平铺图像以覆盖已选对象的整个区域：



图像背景 - 使用这些选项可以定义图像的背景颜色：

• R、G、B - 使用这些值可以指定被视为背景的图像所采用的颜色。您既可以输入值，也可以在对话框中的图像上单击一种颜色。
• 透明 - 选择此选项可使背景颜色在标签上为透明。

创建包裹 - 此选项将显示“弦长包裹”对话框，您可以在其中定义如何将标签应用到已选对象。

提示： 创建包裹之前，确保您有要在其中定位标签的激活工作平面。

确定 - 单击此按钮以接受对标签所做的编辑，并显示“标签选择”对话框。
