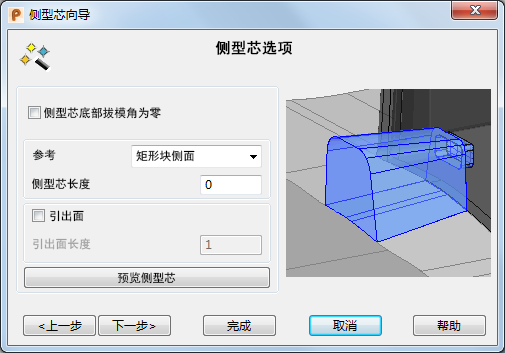

“侧型芯选项”页面

此页面用于设置侧型芯选项。

  1. 如果侧型芯底部需要一个零拔模角,请选择“侧型芯底部拔模角为零”选项。侧型芯底部将修剪到拔模面。

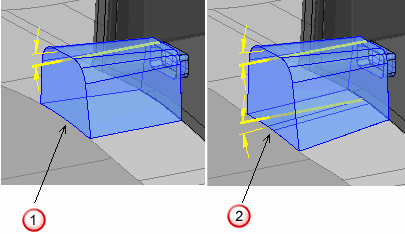

    - 底部没有拔模角

    - 底部有拔模角

  2. 从以下选项中选择测量侧型芯长度的“参考点”。

    矩形块侧面 - 型腔/型芯镶嵌块的侧面。

    接触轮廓 - 接触轮廓的最大 Z。

    侧型芯前面 - 倒扣曲面的最小 Z。

  3. 从参考点设置“侧型芯长度”。

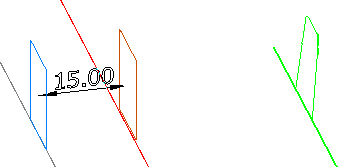

    参考将显示为蓝色平面,其它平面显示了侧型芯区域。模型上的尺寸显示了两个平面之间的距离。

    如果侧型芯没有延长到镶嵌块的边缘,则不会显示“分模面调整”页面。

  4. 如果希望侧型芯底部有一个引出面,请选择“引出面”选项。

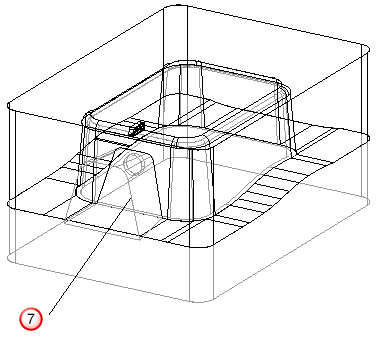

    如果在底部接触模具板块的顶部位置有一个尖锐边缘 ,您可以增加一个引出面以防止底部磨损。

    引出面 将增加到尖锐边缘处。

    输入长度 的值。此长度沿模具板块 的法线测量。

  5. 单击“预览侧型芯”以查看侧型芯的预览。

  6. 单击“下一步”或“完成”:
    • 单击“下一步”将显示“侧型芯向导”的“分模面调整”页面,您可以从中修改分模面。
    • 单击“完成”将从在其上选择倒扣的模具镶嵌块中删除型芯的形状。分模面不会进行修改以允许型芯拟合。

    如果选择了“侧型芯底部拔模角为零”选项,您只需单击“完成”即可,因为不需要修改分模面。
