使用“侧型芯向导”创建型芯

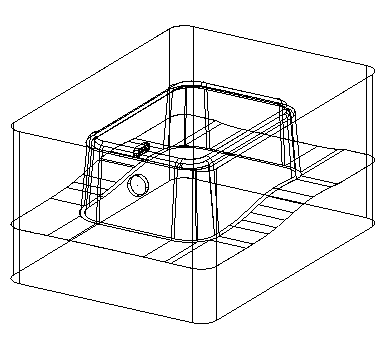

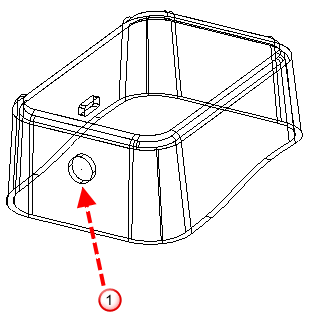

以下示例将展示如何使用“侧型芯向导”。 指示倒扣区域

使用“侧型芯向导”前的准备动作：

1. 单击“向导”选项卡 >“模式”面板 >“Toolmaker 开/关”以运行 Toolmaker。
2. 如有必要，使用“自动模具镶嵌块向导”创建模具镶嵌块。



3. 确保模具镶嵌块密封。要检查模具镶嵌块是否密封，请在镶嵌块上单击鼠标右键，然后从上下文菜单中选择“产生密封”。

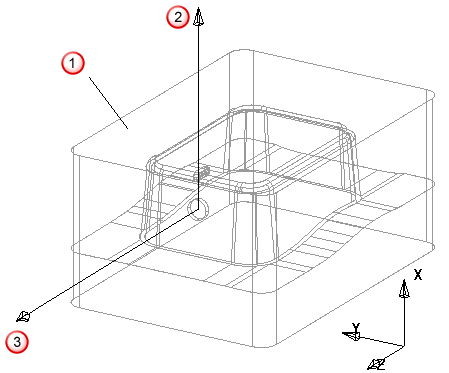

4. 将 X 轴指向绘制方向调整工作平面方向，使 X 轴指向型腔、远离型芯，使 Z 轴指向侧提取方向。

   型腔在 X 轴的位置高于型芯

   绘制方向

   侧提取方向

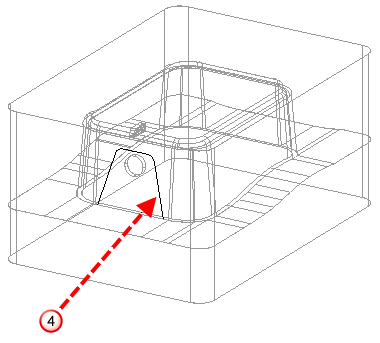

5. 创建接触轮廓（不需要为抽芯机构创建）。这是一条开放复合曲线；其端点与模具镶嵌块的拆分线相接。它位于包含下切区域的实体上。



   接触轮廓 构成型芯的外部墙。

   复合曲线不需要位于模具镶嵌块上。您可以在 XY 平面上创建 2D 复合曲线。向导沿 Z 轴将其投影到模具镶嵌块上，以创建接触轮廓。

   “侧型芯向导”还可以自动生成接触轮廓。

   一种生成接触轮廓的简单方法：

   1. 创建型芯轮廓线的 2D 复合曲线。
   2. 放置复合曲线使其靠近倒扣区域。
   3. 使用复合曲线创建挤出实体，使其与相应的模具镶嵌块相交。
   4. 从挤出实体和模具镶嵌块的相交位置创建复合曲线。
   5. 将复合曲线重新剪裁为拆分线。

现在您可以使用“侧型芯向导”。
