“延长距离选项”页面

使用此页面可以指定抽芯机构的延长距离。

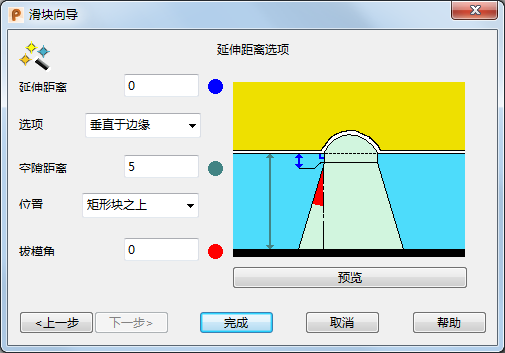

该图显示了计算这三个值的位置。

1. 使用该页面上的选项定义抽芯机构的延长：

   延长距离 - 抽芯机构从倒扣区域的延长。

   选项 - 在列表中选择一个条目以指定抽芯机构的延长方式：

   • 垂直于边缘 - 延长垂直于倒扣区域的边缘。
   • 曲面内部 - 延长沿着倒扣区域的基础曲面上的横向/纵向方向。
   • 垂直 - 延长沿 Z 轴垂直对齐。延长的内部曲线与 Z 轴对齐，但延长本身仍与倒扣区域保持切线连续。因此，此选项不适合延长平放在 XY 平面内的面。

   空隙距离 - 型芯底部距离已选“位置”选项的距离。此距离沿 Z 轴测量。

   位置 - 此选项为“矩形块之上”或“延长之上”之一。

   矩形块之上 - 实体距离 XY 平面的最高点。

   延长之上 - 倒扣面的延长距离 XY 平面的最高点。

   拔模斜 - 抽芯机构的延长上的角度，但不包括从倒扣区域延长的部分。它从 Z 轴测量。

   预览 - 使用对话框中的值在模型窗口中显示抽芯机构。如有必要，请更改值，然后再次单击“预览”。

2. 单击“完成”以创建抽芯机构。
