柔性框摹仿变形允许您通过操作柔性框来将实体的全部或部分变形。柔性框还可用于围绕工作平面定义的轴弯曲或扭转模型。

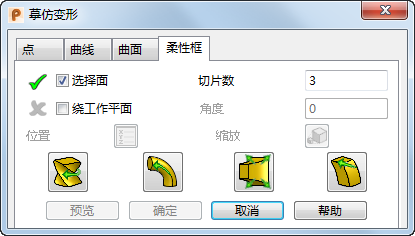

使用“摹仿变形”对话框的“柔性框”选项卡选择您要变形的实体的面，并指定摹仿变形。
该对话框上的变形按钮可让您通过操纵框上的拖动手柄来动态编辑模型。当移动拖动手柄时，框将变形。您可以在边界框内选择不同的切片，并使用扭转、弯曲、伸长和切变的组合来对横截面进行摹仿变形，直到获得所需的结果为止。

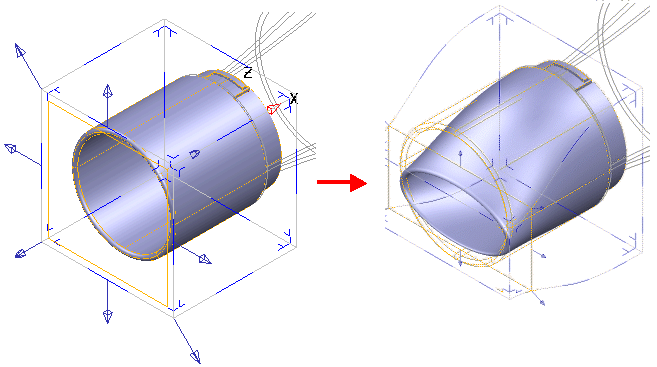

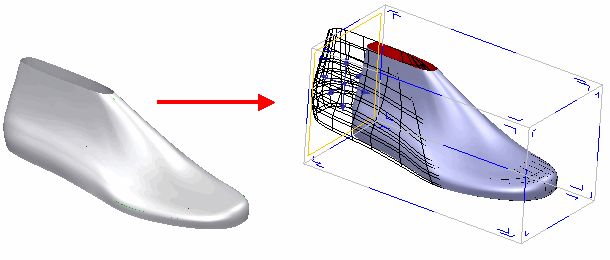

以下示例显示了可以通过使用拖动手柄操纵模型来实现的形状改变。
- 选择“选择面”选项，，然后您希望摹仿变形影响到的模型的区域。默认情况下，整个模型都处于选中状态，但您可以选择模型的较小区域。
柔性框大到足以包含您选择的所有面，并对齐到当前工作平面。
- 在“切片数”框中输入控制切片的数量。。
柔性框通过移动附着到通过穿过框的控制切片的拖动手柄进行变形。
- 如果要围绕已知的轴（由工作平面定义）弯曲或扭转模型，请选择“绕工作平面”选项，然后选择一个工作平面来为弯曲或扭转柔性框指定轴。
确保您选择的主平面对于您要使用的工作平面的轴是正确的。
- 输入一个值以指定扭转或弯曲的“角度”，或单击
以显示“位置”对话框。
- 单击

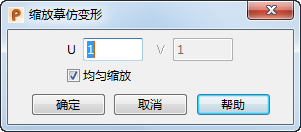

以显示“缩放摹仿变形”对话框。使用此对话框缩放模仿变形：
- 输入值以在 U 和 V 方向上缩放摹仿变形，其中 U 和 V 是与摹仿变形边界框的边相切的轴
- 选择“均匀缩放”可在所有方向上按照相同的量缩放摹仿变形。取消选择此选项可在每个轴上按照不同的量缩放摹仿变形。
- 如果要通过使用拖动手柄对柔性框进行变形来动态编辑模型，请选择对话框上的以下按钮之一：
-

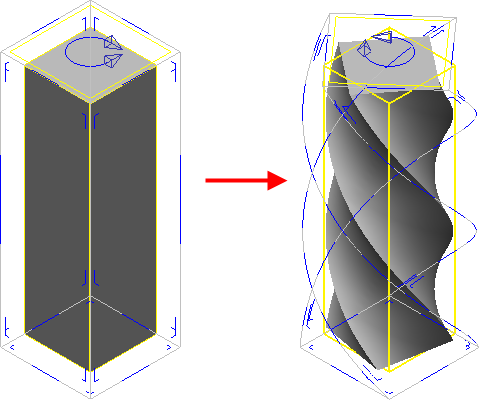

- 交互扭转模型。
-

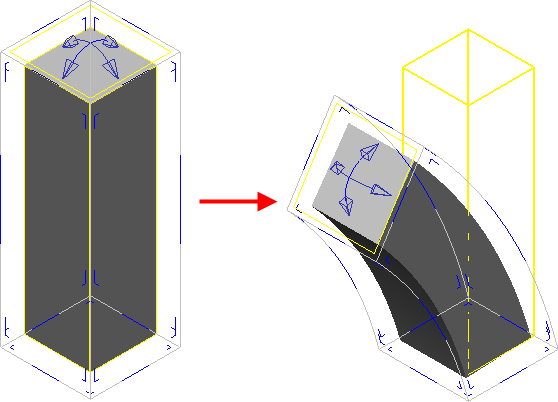

- 交互弯曲模型。
-

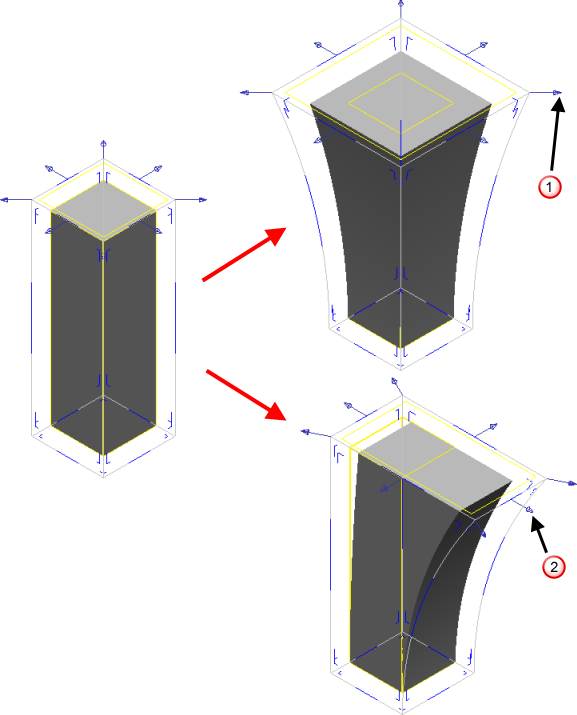

- 伸长模型。有两种类型的伸长可用：
对称 - 围绕每个已选切片的中心
不对称 - 仅在箭头方向
对其进行缩放。
伸长切片。
-
- 切变。切变允许您在 3D 中移动控制曲面。为了更轻松地完成此操作，控制曲面的平面中的手柄仅会在该平面中移动切片。与控制曲面垂直的手柄将会在与其自身垂直的方向移动该曲面。
您随时都可以在不同的拖动手柄之间交换，并可以在应用摹仿变形之前对框进行任意多次不同的编辑。
在此有几个注意事项：
- 穿过框的一个切片将以黄色绘制。这是“激活切片”。
- 允许您对框进行变形的拖动手柄在激活切片上进行绘制。
- 框中的其它切片将被隐藏。隐藏切片表示为框轮廓线的蓝色截面。
- 表示框的面的切片绘制为框的面上的“L”形小截面。
- 您可以通过单击此标记来更改激活切片。
- 您可以通过按住 Shift 键并单击此标记来选择多个切片。切片必须跨整个框都处于相同的方向。您单击的最后一个切片将成为激活切片。
- 通过按住 Ctrl 键并沿框的边拖动激活切片，可以向框中增加新的切片。
- 如果以前选择了“绕工作平面”，则可以取消选择此选项并继续对矩形块进行自由形式的编辑。

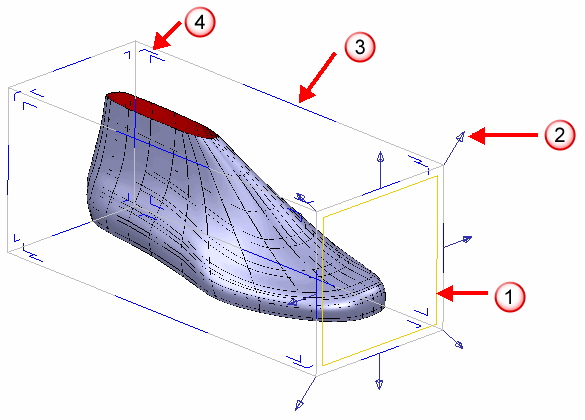

下图中的编号对应于柔性框的以下特征：
- 激活切片。
- 用于对框进行变形的拖动手柄。这些手柄仅在激活切片上绘制。
- 隐藏切片。
- 适用于框的边缘处的切片选择。
-
- 模型将随着您的更改而动态更新。如果模型的变形量很大，请单击“预览”，以确保模型能够反映所有更改。
- 单击“确定”以保存更改。
提示： 您以后可以通过按住 Ctrl 并拖动激活控制切片来创建其它控制切片。扭转和弯曲框可以插入新的控制切片
