在两个曲面列表之间创建圆倒角

如果选择了两个曲面列表，则提供了有关所需的圆倒角的信息，并且 PowerShape 可以快速创建圆倒角。

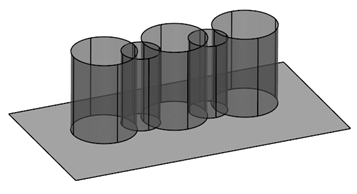

下面所示的曲面展示了如何在两个曲面列表之间创建圆倒角。圆柱曲面位于一个列表中，平面曲面位于另一个列表中：

1. 单击“曲面”选项卡 >“制造”面板 >“圆倒角”。
2. 按照之前的描述完成“圆倒角曲面”对话框。
3. 选择其中一个列表的曲面。

   在我们的示例中，所有的圆柱曲面都将被选中。

   在对话框的“选择”部分中，“主曲面”旁边的图标将从 更改为 。

4. 单击对话框“选择”部分的“次”切换。
5. 选择第二组曲面。

   在本示例中，我们选择平面。

   选择曲面后，“次曲面”旁边的图标将从 更改为 。

   如果您选择了错误的曲面，则使用 Ctrl+单击取消选择该曲面。

   如果没有选择曲面，则该选择将被作为单个列表中。

6. 单击“确定”以计算圆倒角路径、删除“圆倒角曲面”对话框并显示“选择圆倒角路径”对话框。

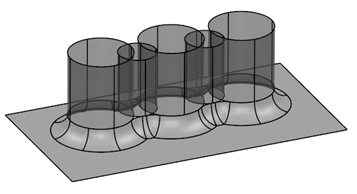

   圆倒角路径会将两个曲面列表分离。



7. 使用“选择圆倒角路径”对话框继续创建圆倒角。
