可以按照下列方法在曲面组之间创建圆倒角曲面：
- 沿曲面折痕。
- 在两列曲面之间。
- 在曲面和 3D 曲线之间。
- 曲线和曲面之间的可变圆倒角。
创建圆倒角曲面的步骤：
- 单击“曲面”选项卡 >“制造”面板 >“圆倒角”。
- 至少选择模型中的两个曲面。

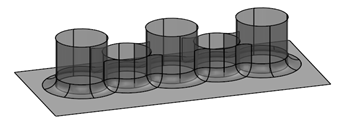

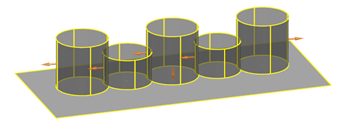

系统将显示选定曲面的曲面法线箭头。在下面的示例中，所有曲面均被选定：

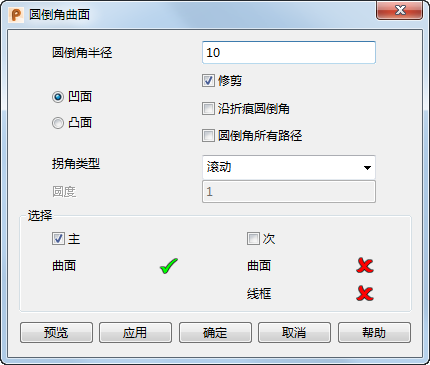

- 使用“圆倒角曲面”对话框输入初始数据以创建圆倒角曲面：
- 圆倒角半径 - 输入圆倒角的名义半径。通常，将该半径设置为圆倒角的最小半径。如果圆倒角围绕一个拐角，可尝试将半径设置为约等于拐角处的圆倒角半径。
- 凹面/凸面 - 决定如何在两个曲面之间创建圆倒角。
两个曲面之间生成的圆倒角取决于以下因素：
- 选择的是“凹面”还是“凸面”
- 两个曲面上曲面法线的方向

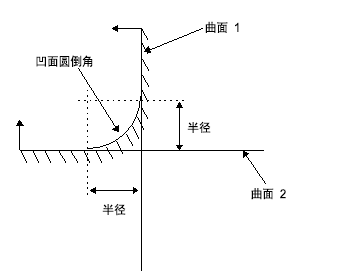

下面的示例展示两个曲面之间使用“凹面”选项的圆倒角方案。从曲面指向外部的箭头表示曲面法线。
下面的示例展示两个曲面之间使用“凸面”选项的圆倒角方案。从曲面指向外部的箭头表示曲面法线。

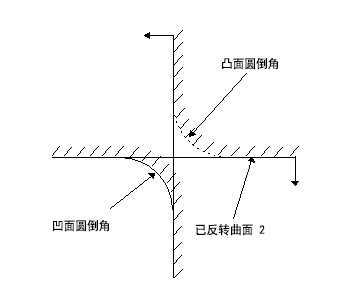

要在左下角和右上角获取圆倒角，其中一个曲面必须反转，如下例所示。如要更改曲面的曲面法线方向，请单击曲面法线箭头。
注： 应始终保持曲面法线从材料指向外部。这可确保曲面被正确合并到实体。因此，对于任意两个曲面，可以获得四个可能的圆倒角方案。
- 修剪 - 选择此选项可在生成圆倒角时将曲面修剪为圆倒角曲面。如果取消选择此选项，仍可生成参数曲线而不是修剪边界，方法是启用“选项”对话框（通过选择“文件”>“选项”>“应用程序选项”显示该对话框）中“曲面”页面上的“保留由圆倒角生成的参数曲线”选项。
有关参数曲线和修剪边界的更多详细信息，请参见修剪曲面。
- 沿折痕圆倒角 - 选择此选项可沿选定曲面的折痕生成圆倒角。
- 圆倒角所有路径 - 选择此选项可沿选定曲面之间的所有圆倒角路径创建圆倒角。
- 拐角类型 - 选择一个选项以指定圆倒角的拐角类型：

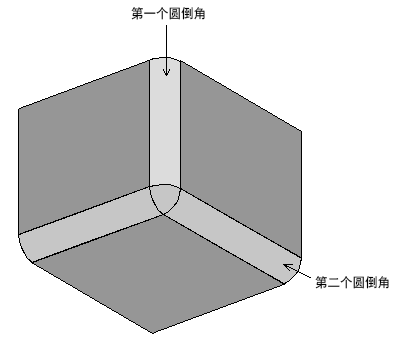

滚动 - 创建圆角。
斜接 - 创建尖角。

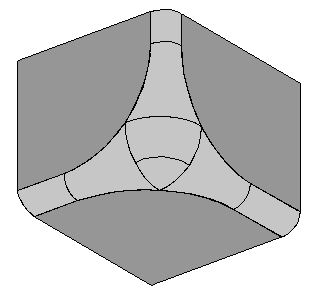

圆化 - 使用“圆度”值使具有分叉的拐角圆倒角更圆。
单击“选择圆倒角路径”对话框中的“确定”或“取消”后，PowerShape 将搜索所有拐角圆倒角，如下图所示。
它将使用“圆度”值使圆倒角更圆。
- 选择 - 您可以将对象增加到主选择或次选择。主选择仅可以包含曲面，而次选择可以包含一组曲面或单个线框对象。
主选择中的对象
次选择中的对象
PowerShape 对选择的处理
至少两个曲面
空
计算所有曲面之间的圆倒角路径。
空
至少两个曲面
计算所有曲面之间的圆倒角路径。
至少一个曲面
空
计算所有曲面之间的和沿选定曲面折痕的圆倒角路径，前提是“沿折痕圆倒角”已选定。
空
至少一个曲面
计算所有曲面之间的和沿选定曲面折痕的圆倒角路径，前提是“沿折痕圆倒角”已选定。
曲面
曲面
计算两组曲面之间的圆倒角路径。
曲面
单个线框对象
在曲面和线框对象之间创建圆倒角。
要将对象增加到选择，请选择相应的选择切换（“主”或“次”），并选择对象。您可以通过按住 Ctrl 键并选择对象的方式，将更多对象增加到选择中。主选择中曲面的颜色不同于次选择。
注： 您可以先选择对象，然后再显示该对话框。如果选择一组曲面，然后显示该对话框，“选择”将切换为“次”并等待您增加辅助对象列表（如果有）。如果在显示对话框之前选择线框对象，您需要输入主曲面选择。 - 预览 - 显示使用对话框中当前设置计算的圆倒角路径。您可以继续更改对话框中的设置，直到您对预览的圆倒角路径满意为止。
注： 在一组曲面和线框之间创建圆倒角时，圆倒角曲面将会显示。
- 应用 - 创建选定的圆倒角，并保持对话框打开。
- 确定 - 如果“圆倒角所有路径”选项已选定，将沿所有圆倒角路径创建圆倒角。如果此选项未选定，则计算圆倒角路径、关闭“圆倒角”对话框，并显示“选择圆倒角路径”对话框。有关如何使用此对话框并继续创建圆倒角的更多详细信息，请参见“选择圆倒角路径”对话框。
注： 在一组曲面和线框之间创建圆倒角时，将创建圆倒角曲面，且“选择圆倒角路径”对话框不显示。
- 取消 - 关闭对话框，不继续创建圆倒角。
圆倒角曲面的编辑方式与 Power Surface 相同。有关更多详细信息，请参见编辑 Power Surface。
