“滑块向导”第 4 页 - 设置滑块引导轨道尺寸

此页面用于设置滑块的引导轨道尺寸。

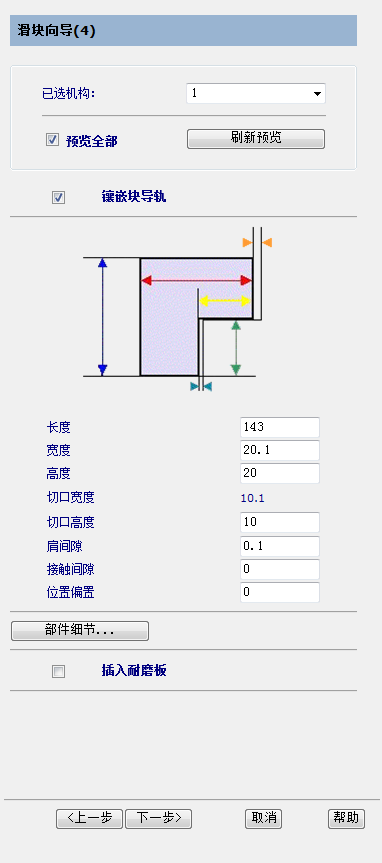

1. 输入所需的尺寸。仅当“插入引导轨道”处于选中状态时，尺寸选项才可用。该图形显示正在定义的尺寸。
   • 肩间隙 - 按此量在滑块部件上凹陷肩的位置。
   • 接触间隙 - 引导轨道与滑块实体之间的间隙距离（间隙）。
   • 位置偏移 - 按此量相对于滑块的肩偏移引导轨道的位置。
2. 输入耐磨板的尺寸。可用的选项取决于“插入耐磨板”和“插入引导轨道”的设置。

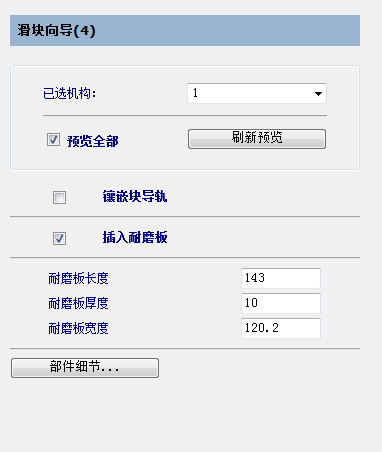

   • 插入耐磨板 - 如果选择此选项，则浏览器页面底部将显示以下选项。



   • 插入引导轨道 - 如果选择该选项，则浏览器页面底部将显示以下选项。



   可以选择耐磨板的两个尺寸：

   • 将耐磨板宽度限制到引导轨道。



   • 将引导轨道高度限制到耐磨板顶部。



下一步 - 设置尺寸后，单击此按钮可显示向导的第五页
