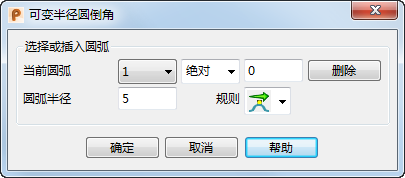

“可变半径圆倒角”对话框

使用此对话框上的选项可沿圆倒角插入圆弧。它还可设置各个圆弧的半径如何变化。

若要显示“可变半径过滤器”对话框，请单击“圆倒角”对话框上的“高级”按钮。

• 当前圆弧 - 使用这些方框可指定圆弧的精确位置：
  1. 在第二个“当前圆弧”列表方框中，选择沿圆倒角定位新圆倒角圆弧的方法。

     选择“绝对”可在自第一个圆倒角圆弧的指定距离处插入圆弧。在右侧的“距离”方框中输入距离。

     “相对”用于自已选圆弧指定距离处插入圆弧。在图形窗口中，选择要相对于其插入新圆弧的圆弧，然后在“距离”方框中输入到新圆弧的距离。

     “参数”用于在两个已有圆弧之间的规格化距离处插入新圆弧。在“距离”方框中输入圆弧的位置。例如，参数距离为 3.5，则会在圆弧 3 和 4 之间的一半处插入圆弧。

  2. 按 Enter 键可插入新圆倒角圆弧并为圆倒角圆弧重新设置标签。

  或者，单击圆倒角路径上的一个位置以插入新的圆弧。

  注： 如果将智能光标悬停在圆倒角路径上，将显示距离。在第二个下拉列表方框中选择的选项可确定该值的含义。例如，如果选择了“绝对”，则值为沿圆倒角路径的绝对距离。
• 删除 - 选择此选项可删除已选圆弧。结束圆弧无法删除。
• 圆弧半径 - 显示已选圆弧的半径。若要更改半径，请输入一个新值或使用光标拖动圆弧。
• 规则 - 在当前圆弧位置显示半径改变。若要改变已选圆弧处的圆倒角半径，请选择以下选项：

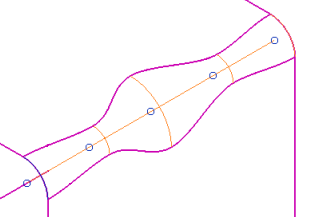

  • “自由”，可从圆弧自由改变半径。然后，此选项会获取相邻圆弧的条件。

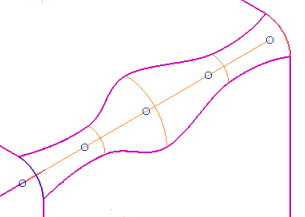

  • “水平”，可将半径在距圆弧较短的距离内保持不变。然后，此选项会获取相邻圆弧的条件。



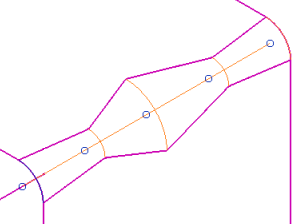

  • “锋利”，可在半径离开圆弧时立即更改半径。然后，此选项会获取相邻圆弧指定的条件。



  “规则”选项有九种选择 - 第一个词指定半径进入圆弧时如何变化，第二个词指定半径离开圆弧时如何变化。

  • - 自由-自由
  • - 自由-水平
  • - 自由-尖锐
  • - 水平-水平
  • - 水平-自由
  • - 水平-尖锐
  • - 尖锐-尖锐
  • - 尖锐-自由
  • - 尖锐-水平
• 确定 - 创建可变半径圆倒角并关闭对话框。
• 取消 - 关闭对话框而不保存更改。路径仍处于选中状态。
