创建实体圆倒角

您可以在实体的边上创建圆倒角。

创建实体圆倒角的步骤：

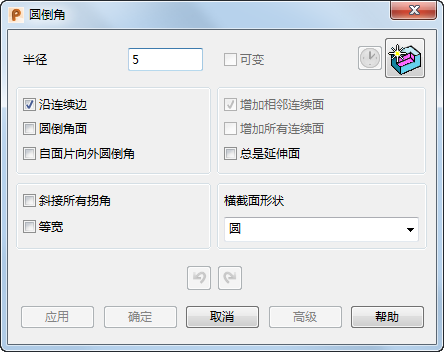

单击“实体”选项卡 >“特征”面板 >“圆倒角”以显示“圆倒角”对话框：

当实体包含 20 个以上曲面并未密封时，系统会询问您是否希望使其密封。如果选择“是”，将显示“实体诊断器”，帮助您使实体密封（在公差范围内）。
使用“圆倒角”对话框中的选项在实体上创建圆倒角：
- 半径 - 输入圆倒角的半径。
选择实体圆倒角路径：

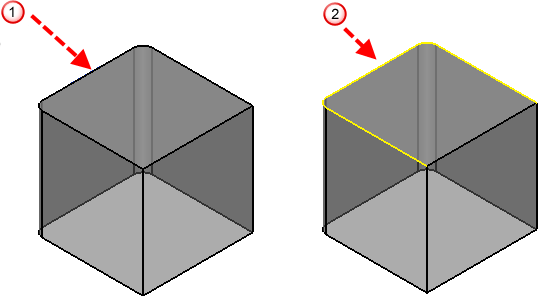

- 沿连续边 - 选择此选项并将光标悬停在有效边上方，然后再选择路径。包含该边及其所有连续相切边的路径将高亮显示。
  选择边时，将选择包含该边及其所有连续相切边的新圆倒角路径。如果选择“沿连续边”和边，圆倒角路径将被选定。

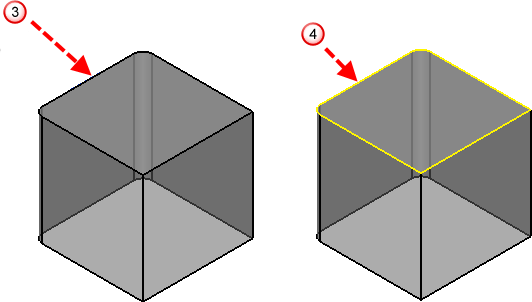

- 圆倒角面 - 选择此选项并将光标保持在有效边上方（然后再选择路径）。包含实体上该边所在面的所有边的路径将被高亮显示。
  选择边时，包含实体上该边所在面的所有边的新圆倒角路径将被选定。如果选择“圆倒角面”和边，圆倒角路径将被选定。

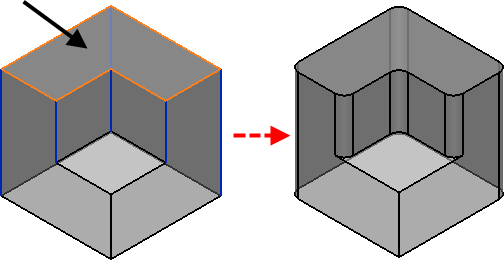

- 自面片向外圆倒角 - 选择此选项可高亮显示将在选定面上创建圆倒角的所有边。单击“应用”对高亮显示的路径创建圆倒角。

  如果需要，可以将此选项与“沿连续边”结合使用。
- 总是延长面 - 如果此选项处于取消选择状态，圆倒角可能与其它不相切的几何形体部分重叠，导致圆倒角有缺陷。选择“总是延长面”以保持圆倒角半径。示例 7 展示的便是此选项的使用。
单击“应用”创建圆倒角。

创建可变圆倒角

使用“可变”选项编辑沿最后所创建圆倒角的半径。

注：如果选择了圆倒角路径，但未创建圆倒角，可以选择“高级”按钮，使用“可变半径圆倒角”对话框创建可变半径圆倒角。

按上述步骤创建圆倒角，然后单击“应用”。

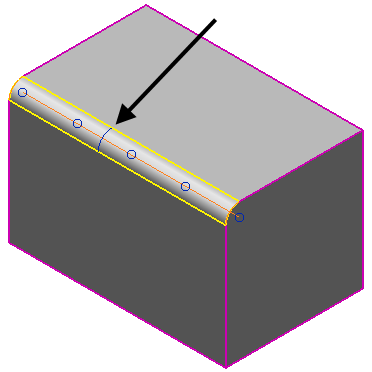

选择“可变”。系统将显示圆倒角的路径。

注：如果您有一个闭合圆倒角，此选项将保持取消选定状态，直到插入圆弧。

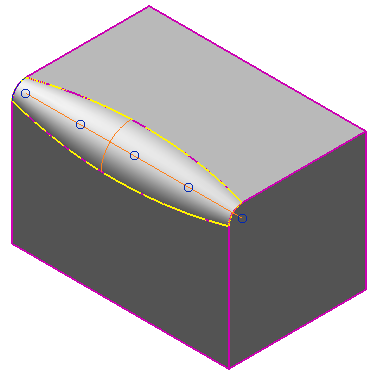

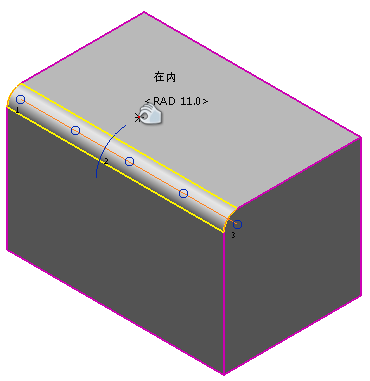

单击圆倒角上的某个位置以插入圆弧，该圆弧用于定义圆倒角路径上该点处的圆倒角半径。圆弧的初始半径为“半径”值。
使用下列方法更改选定圆弧的半径：
- 拖动圆弧
- 输入新的“半径”值。
要选择圆倒角上的圆弧，请单击圆弧。

要删除选定的圆弧，请选择“删除”。

注：不能删除末端圆弧。

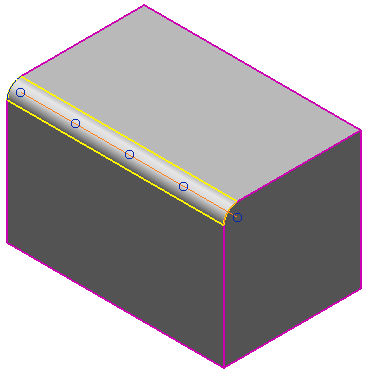

单击“应用”更新圆倒角。
继续编辑圆倒角或选择其它圆倒角路径。

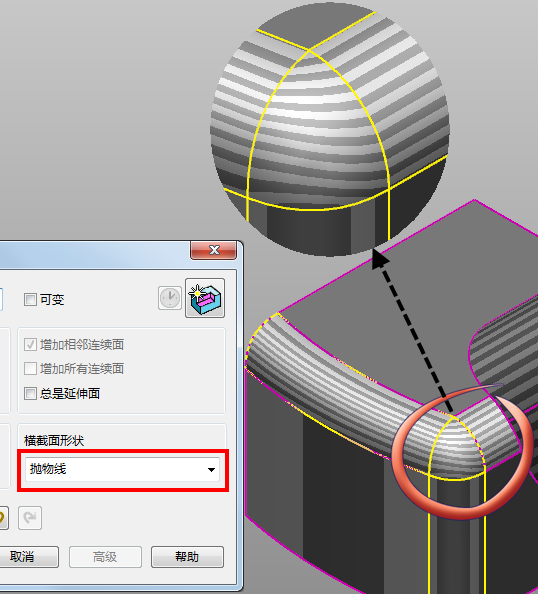

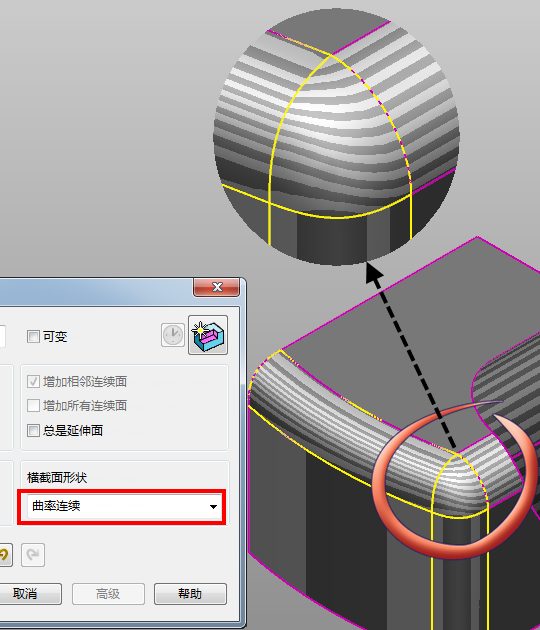

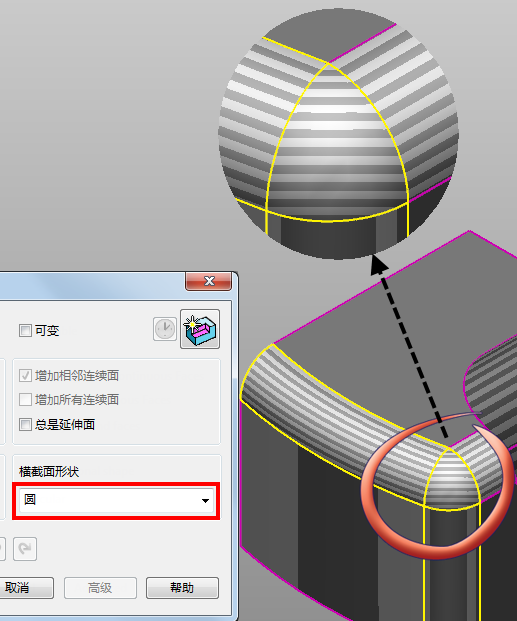

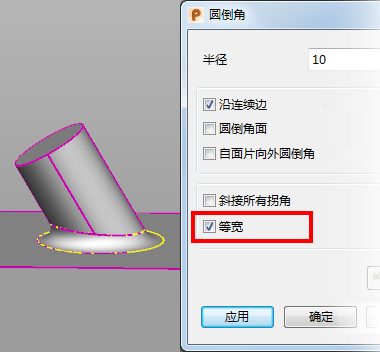

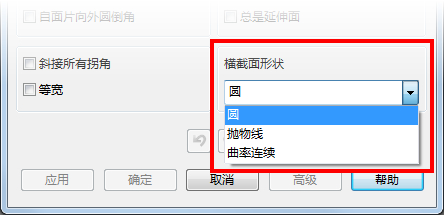

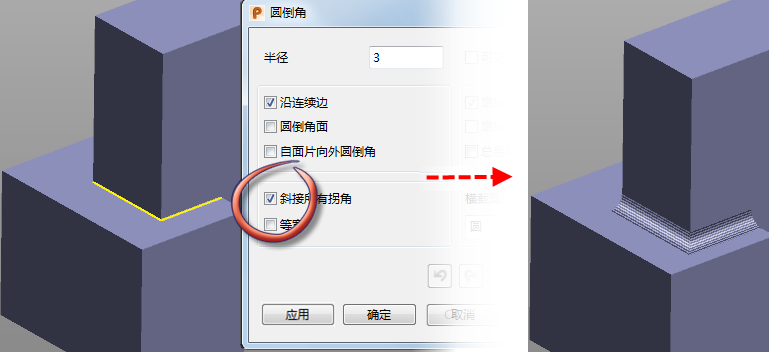

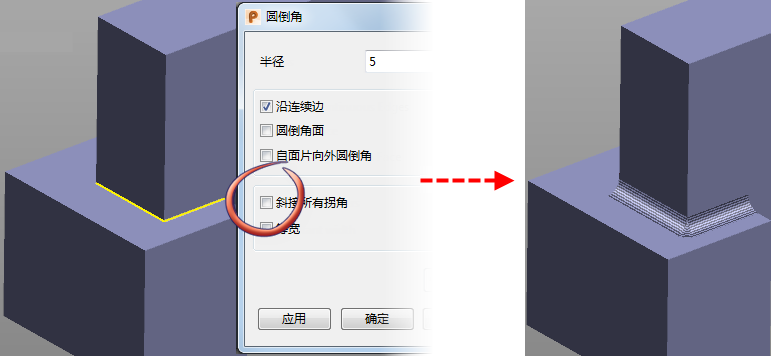

使用对话框中的其它选项，如下所示：

增加相邻曲面

如果因扩展到相邻曲面而不能创建圆倒角，请选择“增加相邻连续面”。
圆倒角不会扩展到相邻曲面外部，因此无法在位置创建圆倒角。

要将圆倒角扩展到所有曲面，请使用“增加所有连续面”选项。此选项允许在连续曲面上创建圆倒角。
如需要将圆倒角扩展到连续相切平面的所有曲面上，请选择“增加所有连续面”。
创建圆倒角时此选项可能会比较慢。如果认为圆倒角不会扩展到相邻曲面外部，我们建议您使用“增加相邻连续面”。使用后，请取消选择此选项。
