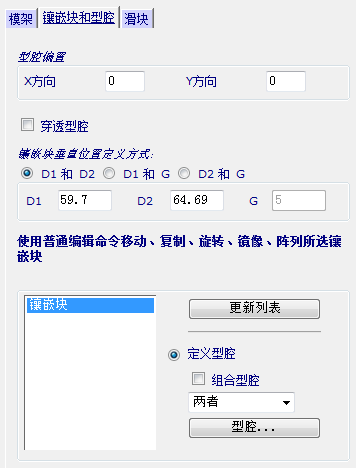

“镶嵌块和型腔”选项卡

此选项卡指定镶嵌块或型腔的位置。

1. 如果使用“自动模具镶嵌块向导”创建镶嵌块，则会输入正确的尺寸以匹配镶嵌块。如果要创建空的型腔，请输入型腔的属性。

   型腔的偏移 - 在型芯和型腔板块内偏移型腔的位置。

   穿过型腔 - 选择此选项可以通过型芯和型腔板块剪切型腔。

   按…定义镶嵌块垂直位置 - 以下是使用任意尺寸对的镶嵌块的垂直位置：

   D1 和 D2

   D1 和 G

   D2 和 G



2. 单击“更新列表”可更新镶嵌块的列表。
3. 从列表中选择镶嵌块。使用标准 Shift + 单击和 Ctrl + 单击方法从列表中选择项目，从而选择多个镶嵌块。
4. 使用以下选项创建型腔：
   • 定义型腔 - 默认情况下会选中此选项。
   • 组合型腔 - 选择此选项可为所有镶嵌块创建组合型腔。取消选择此选项可为已选镶嵌块创建单个型腔。
   • 使用此下拉列表可选择将型腔应用到型腔、型芯还是同时应用到两者。



   • 单击“型腔”可显示“型腔”对话框。您可以使用此对话框定义已选镶嵌块上的拔模、拐角和圆倒角。
