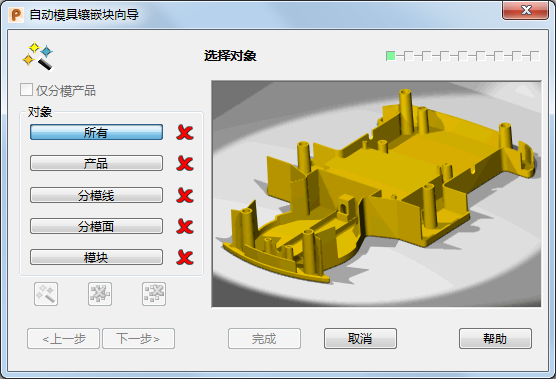

“自动模具镶嵌块向导”的“选择对象”页面使您可以选择要在向导中使用的对象。
向导右侧的图像显示了一个零件示例。当您选择了一个选择选项时，该图像将更改以显示您应从自己的零件中选择的对象类型。
如果您在启动向导之前选择对象，则这些对象将会自动分类到相应的类别。然后，您可以更改此分类。您可以使用 Ctrl+A 选择与“自动模具镶嵌块向导步骤 1 - 选择对象”页面上的“对象”选择匹配的所有项目。若要使用此功能，必须通过在离开向导的窗口部分单击使背景处于激活状态。

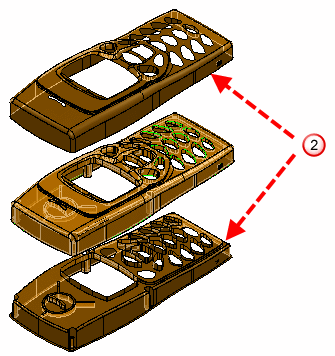

仅分模产品 - 如果仅需要创建型芯和型腔曲面，请单击此按钮。不会创建任何模块或引出面。
选择此选项可隐藏对话框上不需要的任何按钮或选项。如果您在未选择插入的型芯/型腔板块的情况下运行“自动模具镶嵌块向导”，则此选项不可用。
所有 - 单击此按钮，然后选择要使用的所有对象。然后，您可以单击“分类”按钮
将对象放置在其正确的类别中。
产品 - 单击此按钮，然后选择要使用的零件。
产品可以是：
- 单个连接的实体。
- 一组曲面，只要它们可以转换为单个连接的实体即可。在操作过程中，曲面会自动转换为实体。
分模线 - 单击此按钮，然后选择要使用的分模线。
分模线是复合曲线。主分模线用于创建分模面，其它分模线用于创建填充曲面以封闭产品实体中的孔。
如果选择了多条复合曲线，PowerShape 会将最外面的曲线视为分模线，并使用内部曲线创建填充曲面。
向导的此页面用于选择已有复合曲线作为分模线。向导的第 1 页用于使用向导中可用的方法生成分模线。
分模面 - 单击此按钮，然后选择要使用的分模面。可以选择下列格式：
- 分模面。向导会自动将这些曲面修剪到矩形块。
这些曲面可用于填充难以创建单个分模面的古怪区域。
- 曲面，其表示模具镶嵌块中填充的孔。请注意，每组填充曲面都必须由一条复合曲线封闭。
模具镶嵌块 - 如果您在未选择插入的型芯/型腔板块的情况下运行“自动模具镶嵌块向导”，则此选项不可用。
单击此按钮，然后选择要使用的模块。可以选择下列格式：
- 实体标准体素矩形块。
- 任何其它实体，但无法使用向导更改其尺寸。该实体必须包含零件。
如果未提供模块，则向导将自动创建一个模块。
- 如果使用“所有”选项选择了对象，则单击此按钮可将它们过滤到正确的组。
- 此选项可清除所有选择。
- 此选项可清除当前选择。
下一步 - 显示向导的“创建并编辑分模线”页面。如果在进入向导时没有分模线，则向导将尝试生成它们。对于“自动模具镶嵌块向导”的后续页面，所有曲面都被视为已修剪。
