自动模具镶嵌块向导 -“定义产品收缩”页面

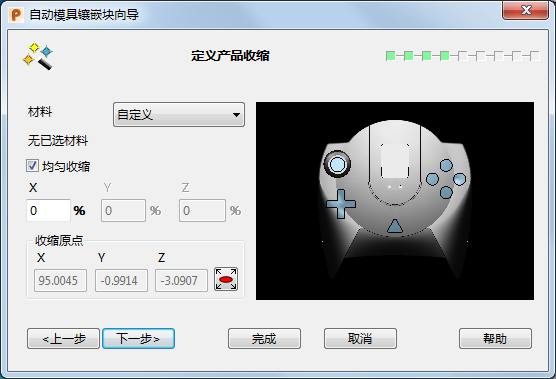

“定义产品收缩”页面可用于指定产品收缩系数和收缩原点。

收缩系数是为允许收缩模型型腔增加的量。

1. 从下拉列表中选择“材料”。该列表显示材料的缩写名称；当选择某个材料时，将在下面显示此材料的完整名称。预定义值（取决于已选的材料）将插入到 X、Y 和 Z。
2. 这些材料保存在名为 material_shrinkage.csv 的文件中，该文件位于以下位置：

   C:\Program Files\Autodesk\PowerShapexxxxx\file\diewizard

   其中 xxxxx 是 PowerShape 的版本号，C 是安装 PowerShape 的磁盘号。可以根据需要编辑此文件。

3. 取消选择“均匀收缩”可为 X、Y 和 Z 设置不同的收缩系数。

   系统将显示收缩原点的 X、Y 和 Z 坐标。这些坐标以激活工作平面为基准。

4. 单击 可更改“收缩原点”。

   可以通过单击模型或者在“位置” 对话框中指定位置来选择新收缩原点。

5. 单击“下一页”以显示“自动模具镶嵌块向导”的“定义矩形块尺寸”页面。
