创建实体平倒角

可以在实体边上创建平倒角。

创建实体平倒角的步骤

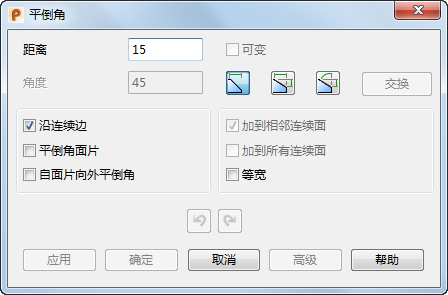

1. 单击“实体”选项卡 >“特征”面板 >“圆倒角”>“平倒角”以显示“平倒角”对话框：



   如果您的版本 8 实体包含超过 20 个曲面并且不密封，则系统会询问您是否要使其密封。如果单击“是”，“产生密封”向导会显示为帮助您密封实体（在公差范围内）。

2. 输入要用于创建平倒角的“距离”，如下所示：

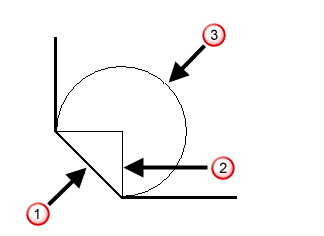

   倒角

   距离

   半径等于距离的圆弧

3. 使用以下选项之一指定平倒角：
   • - 使用单个距离。
   • - 使用两个距离。
   • - 使用距离和角度。
4. 选择平倒角路径：
   • 沿连续边 - 选择此选项并将光标置于有效边上，然后选择路径。路径将高亮显示，它包含这条有效边以及与该边保持切线连续的所有边。

     如果选择一条边，系统将选择一条新路径，其中包含这条边以及与这条边保持切线连续的所有边。

     下面显示的边处于选中状态。



     以下路径处于选中状态。



   • 平倒角面片 - 选择此选项并将光标置于有效边上，然后选择路径。包含实体上该边所在面的所有边的路径将被高亮显示。

     如果选择一条边，系统将选择一条新路径，其中含有包含这条边的实体面片的所有边。

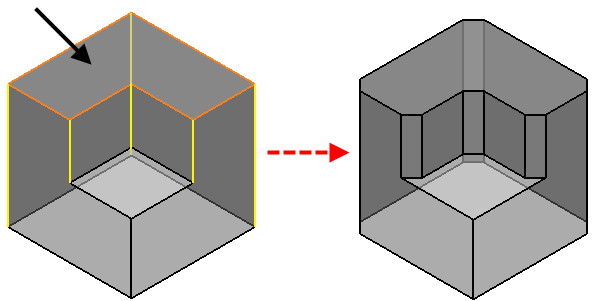

     下面显示的边处于选中状态。



     面片边的以下路径处于选中状态。



   • 平倒角方向自面片向外 - 选择此选项，然后在模型上选择一个面片以高亮显示要创建平倒角的所有边。单击“应用”后，系统将为高亮显示的路径创建平倒角。



   • 可变 - 只有单击“应用”以创建平倒角后，此选项才可用。如果选择了路径，但未创建平倒角，可以选择“高级”按钮创建变距离平倒角。

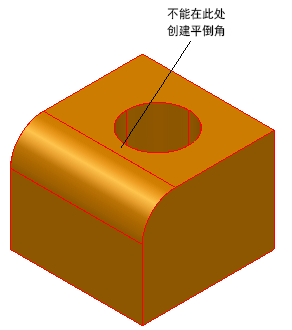

   • 增加相邻连续面 - 如果因平倒角会伸展到相邻曲面而无法创建，请选择此选项。

     这样，平倒角将不会伸展到相邻曲面之外。若要使平倒角伸展到所有曲面之外，请使用“增加所有连续面”选项。

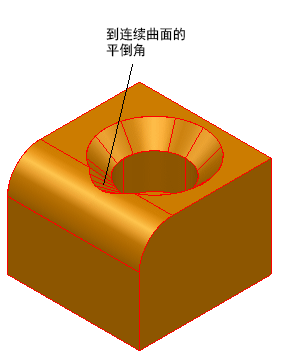

     通过此选项，可以在连续曲面上创建平倒角。



   • 增加所有连续面 - 该选项与“增加相邻连续面”相同，但平倒角可以伸展到保持切线平面连续的所有曲面上。

     在创建平倒角时，此选项可能会降低速度。如果您认为平倒角不会伸展到其相邻曲面之外，我们建议使用“增加相邻连续面”。

     使用后，请取消选择此选项。

   • 等宽 - 在创建平倒角时，平倒角的宽度会变化以反映周围面之间的角度。选择“等宽”后，可创建等宽平倒角。
   • - 撤消/重做平倒角。当对话框关闭时，会保留正常的撤消行为。也就是说，在创建一个或一组平倒角后立即选择“开始”选项卡 >“删除”面板 >“撤消”会删除创建的平倒角。
5. 单击“应用”后，可沿已选路径创建平倒角。

   表示操作的平倒角特征图标 会显示在实体特征树中。

   现在，您可以编辑刚才创建的平倒角的距离，也可以选择更多边以创建其他平倒角。

6. 在选择路径时单击“高级”可创建变距离平倒角。系统将显示“变距离平倒角”对话框。使用此对话框可以沿路径插入直线以定义不同的距离值。
7. 单击“确定”关闭对话框。
