编辑侧型芯特征

编辑侧型芯特征的步骤：

1. 在特征上单击鼠标右键，然后从关联菜单中选择“修改”以显示“侧型芯”对话框：



   可以使用此对话框修改下列设置：

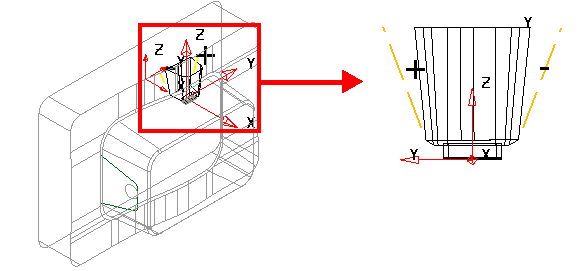

   • 分模面修改角 - 单独更改正角和负角，或者对两侧应用相同角。这也会尝试改变其他镶嵌块上的匹配特征。
   • 特征中侧型芯的长度 - 如果 Toolmaker 识别其他特征和侧型芯，则也会更新它们。



2. 使用此对话框中的选项修改侧型芯：
   • 正 Y 角 - 改变正 Y 侧上的角度。
   • 负 Y 角 - 改变负 Y 侧上的角度。
   • 应用角度到两侧 - 选择此选项可将在“正 Y 角”中指定的修改角应用到侧型芯的两侧。
   • 侧型芯长度 - 改变侧型芯的总长度。
   • 选择侧型芯 - 从“特征”关联菜单中选择“修改”时，Toolmaker 会尝试自动选择侧型芯。如果找到侧型芯，将会显示 。如果未找到侧型芯，将会显示 。
   • 更新配对特征 - 从“特征”关联菜单中选择“修改”时，Toolmaker 会尝试识别配对特征，即在其他镶嵌块上同时创建的特征。如果找到配对特征，将会显示 。如果未找到配对特征，将会显示 。
   • 预览 - 预览所做的更改。
   注： 此对话框上的选项取决于特征。
3. 单击“确定”保存所做的更改并关闭对话框。
