通过此选项可以检查曲面的光顺度。它使用色带为曲面添加阴影，以显示曲面的光顺程度以及这些曲面连接的光顺程度。此类型的阴影将在曲面中显示以下不连续性：
- 位置连续 - 如果在移过曲面时位置上存在光顺的变化，则曲面具有位置连续。
- 切线连续 - 如果在移过曲面时切向方向（曲面法线方向）上存在光顺的变化，则曲面具有切线连续。尖角具有位置连续，但不具有切线连续。
在存在切线不连续的位置，色带不连接起来（色带不具有位置连续）。
- 曲率连续 - 如果在移过曲面时曲率上存在光顺的变化，则曲面具有曲率连续。圆角（如下所示）具有切线连续，但不具有曲率连续，因为曲率在点 B 处从一个值突然变为另一个值。
在存在曲率不连续的位置，色带将不具有切线连续。

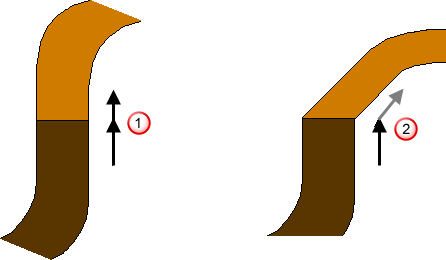

色带在连接处具有位置和切线连续，因此曲面在连接处具有曲率连续。
色带在连接处具有位置连续，但不具有切线连续，因此曲面在连接处具有切线连续，但不具有曲率连续。

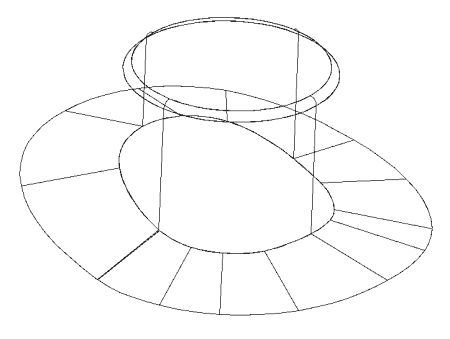

假定我们在屏幕上具有以下曲面。
现在，我们将相对于光源来定向曲面。最好在已为曲面添加阴影后定向曲面。
以下示例使用“光顺阴影”为曲面添加阴影，并将其定向在所需的位置：
- 选择“可视化”选项卡 >“阴影”面板 >“光顺”以为曲面添加阴影。
- 使用鼠标中键旋转视图。
轮廓显示了曲面法线与从屏幕顶部照射的灯光之间的角度。定向模型，使您感兴趣的曲面指向这一想象的光源。

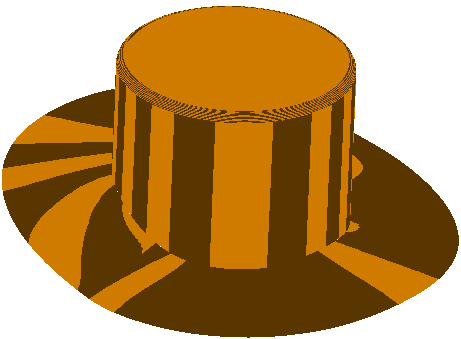

阴影将更新，以显示色带移至这些曲面的上方。曲面将添加阴影，如下所示。
使用两种色带为曲面添加阴影。它们控制曲面的光顺度以及曲面之间的连接。
- 如果色带相互流入，但更改方向，则曲面具有切线连续（光顺），但不具有曲率连续。
色带连接，但方向发生改变。
- 如果曲面没有光顺地连接（具有切线连续），则显示的色带如下所示。
此区域表明曲面没有光顺地连接。
- 具有切线和曲率连续的连接曲面将显示如下所示的色带：
显示的色带是曲面默认材质的颜色阴影。如果更改曲面材质的颜色，则色带的颜色也将更改。
有关更多详细信息，请参见“可视化”选项卡 >“格式”面板 >“材质”。
